Быстрый пуск
VEGAFLEX 86 • 4 … 20 mA/HART - четырехпроводный
42285-R
U-130320
Быстрый пуск
Быстрый пуск обеспечивает возможность быстрой настройки
прибора при многих применениях. Дальнейшую информацию см.
в соответствующих главах данного руководства по эксплуатации.
→
Расстояние от стенки металлической емкости > 300 мм.
Расстояние от стенки неметаллической емкости > 500 мм.
Измерительный зонд не должен касаться конструкций в
емкости или стенки емкости.
Дальнейшую информацию см. в гл. "Монтаж".
1. Напряжение питания должно соответствовать данным
типового шильдика.
2. Подключить устройство в соответствии со следующим
рисунком.
power supply
4...20mA
active
passive
commo
n
IS GN
D
5
1
/L
/N
PE
2
+
( )
(-)
6 7
8

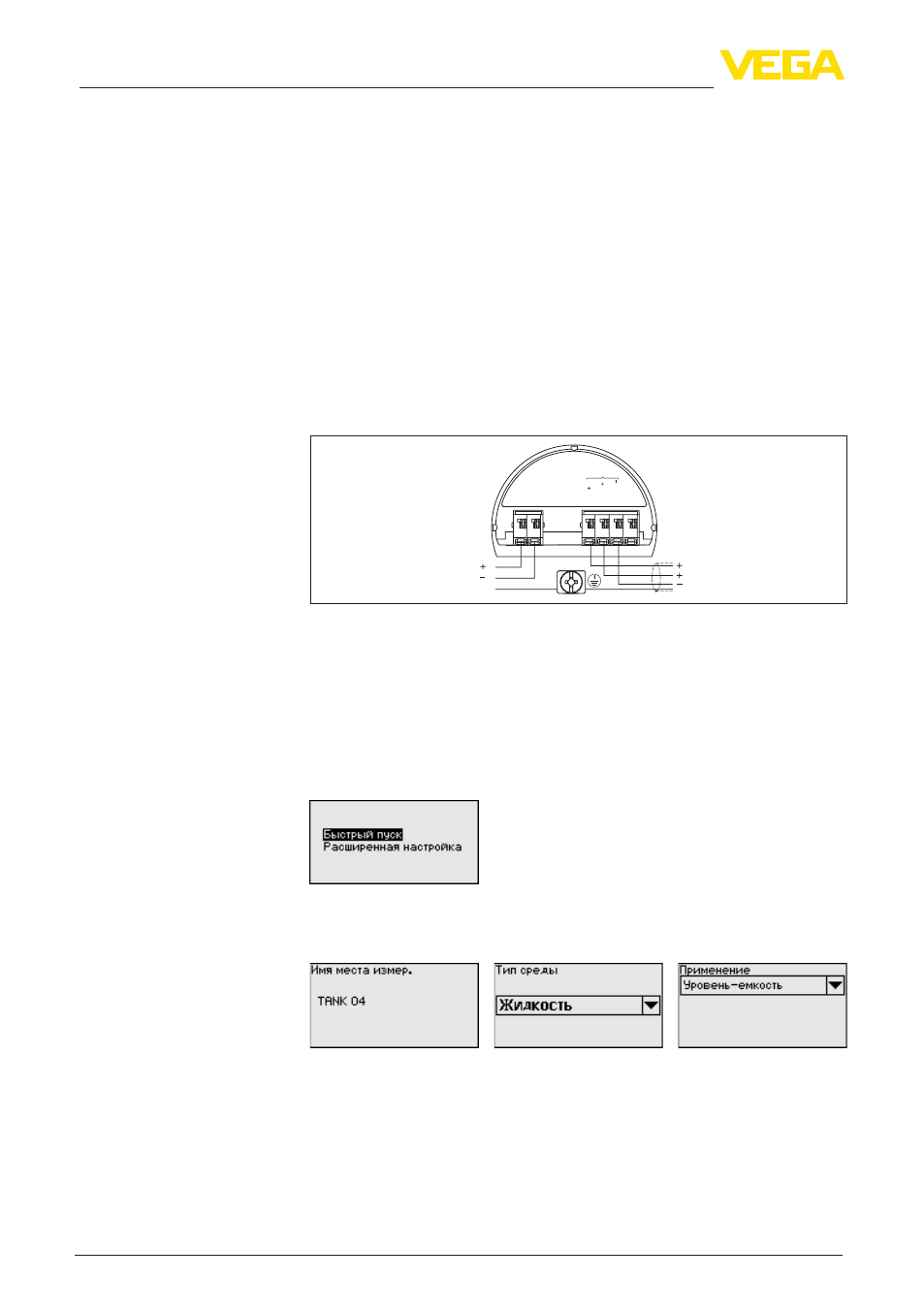

Рис. 1: Отсек подключения в двухкамерном корпусе в случае сетевого
напряжения
Дальнейшую информацию см. в гл. "Подключение к источнику
питания".
Для стандартных применений рекомендуется через модуль
индикации и настройки выбрать опцию "Быстрая начальная
установка".
1. В этом меню выбирается применение: можно выбрать
измерение уровня заполнения или измерение межфазного
уровня.
2. В меню "Среда - Диэлектрическая проницаемость" можно
определить тип среды (заполняющий продукт).
3. Через пункты меню "Установка Min" и "Установка Max"
установить рабочий диапазон измерения.
Монтаж
Электрическое подклю-
чение
Установка параметров
