82
11 Приложение
VEGAFLEX 82 • 4 … 20 mA/HART - четырехпроводный
41830-R
U-130320
VEGAFLEX 82, тросовое исполнение ø 6 mm (0.236 in)/ø 11 mm (0.433 in) - с
покрытием PA
80mm (3.15"
)
L
30mm (1.18"
)
ø 30 mm
(1.18")
SW 55 mm
(2.17")
G1½
150mm (5.91"
)
ø 6 mm
(0.24")
3
2 1
ø 11 mm
(0.43")

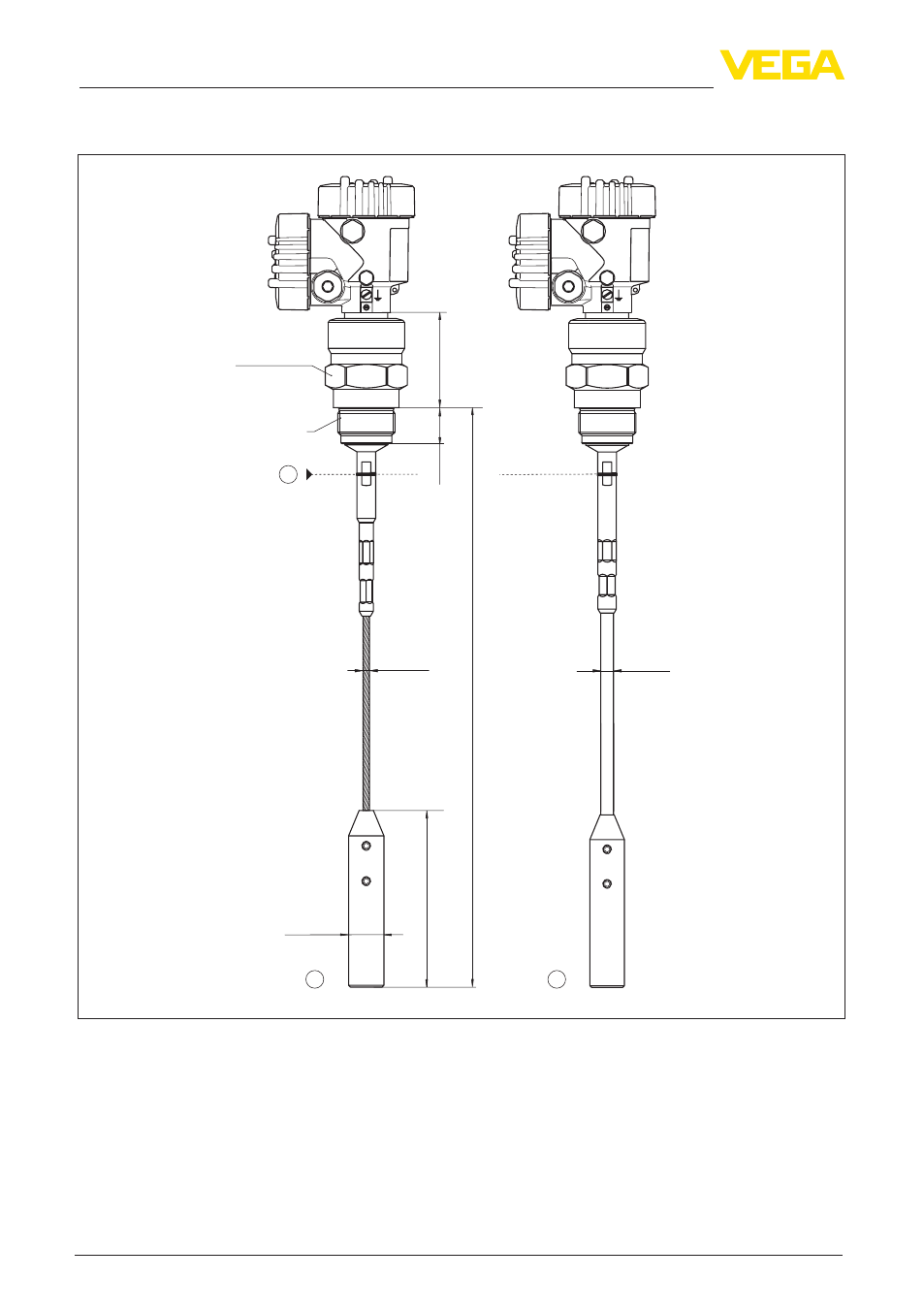

Рис. 47: VEGAFLEX 82, трос ø 6 mm (0.236 in)/ø 11 mm (0.433 in), резьбовое исполнение, с натяжным
грузом (все натяжные грузы с резьбой M12 для рым-болта)
L Длина датчика, см. "Технические данные"
1 Трос ø 6 mm (0.236 in)
2 Трос ø 11 mm (0.433 in) - с покрытием PA
3 Место отделения троса
