11 Приложение
VEGAFLEX 82 • 4 … 20 mA/HART - четырехпроводный
41830-R
U-130320
Ʋ Монтаж
Конец измерительного зонда не касается дна
емкости
Параметрирование датчика
Создана память помех
Типичная погрешность измерения
4)
См. следующие диаграммы
L
0
-2 mm
(-0.079")
2 mm
(0.079")
15 mm
(0.591")
-10 mm
(-0.394")
0,3 m
(11.811")
0,08 m
(3.15")
0,02 m
(0.787")
1

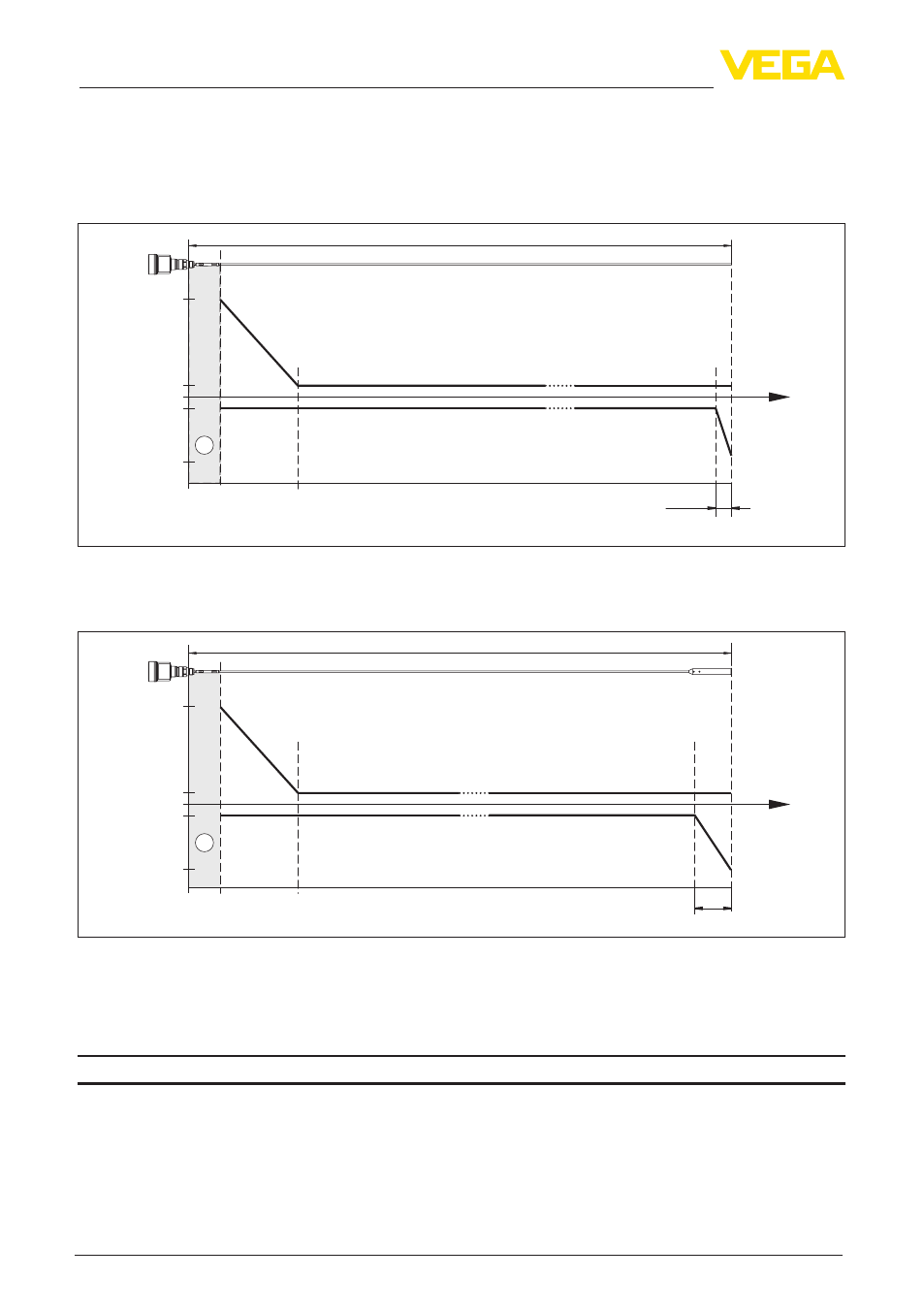

Рис. 39: Погрешность измерения VEGAFLEX 82 в стержневом исполнении
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
0
2 mm
(0.079")
-2 mm
(-0.079")
15 mm
(0.591")
10 mm
(0.394")
0,08 m
(3.15")
0,3 m
(11.811")
0,1 m
(3.94")
L
1
Рис. 40: Погрешность измерения VEGAFLEX 82 в тросовом исполнении (продукт - вода)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
Воспроизводимость
≤ ±1 mm
Величины, влияющие на точность измерения
Данные для цифрового измеренного значения
Температурный дрейф - цифровой
выход
±3 мм/10 K относительно max. диапазона измерения
или max. 10 мм (0.394 in)
4)
В зависимости от условий монтажа могут возникать погрешности, которые устраняются путем соответ-
ствующей настройки или установки смещения измеренного значения в сервисном режиме DTM.
