5 Подключение к источнику питания
VEGAFLEX 82 • 4 … 20 mA/HART - четырехпроводный
41830-R
U-130320
power supply
4...20mA
active passiv
e
commo
n
IS GN
D
5 1
/L
/N
2 + ( ) (-) 6 7 8

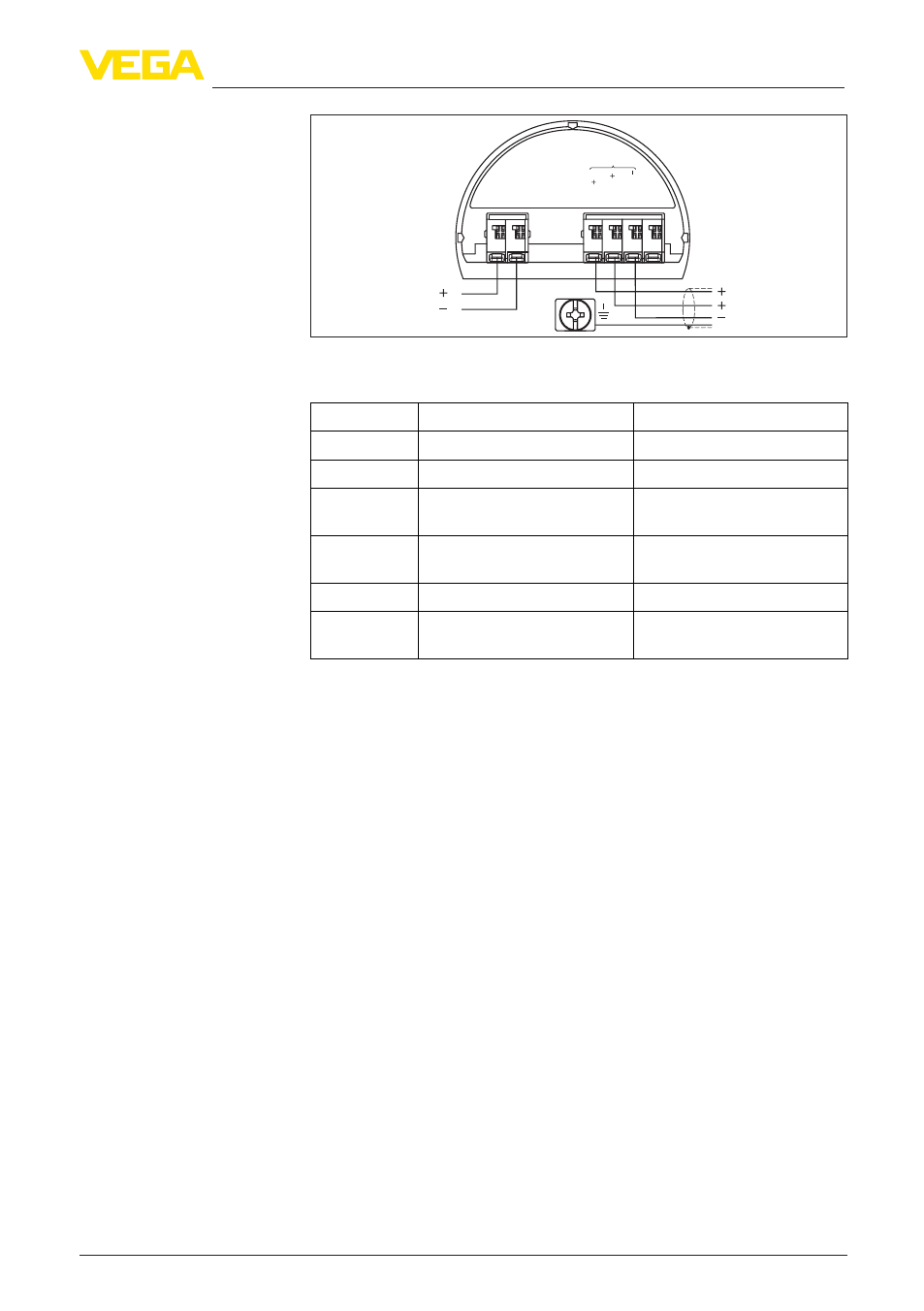

Рис. 14: Отсек подключения в двухкамерном корпусе в случае малого
напряжения
Клемма Функция Полярность
1 Питание +/L
2 Питание -/N
5 Выход 4 … 20 mA (актив-
ный)
+
6 Выход 4 … 20 mA (пассив-
ный)
+
7 Масса - выход -
8 Функциональная земля при
монтаже по CSA
5.4 Фаза включения
После подключения к источнику питания или после
восстановления напряжения в течение прибл. 30 секунд
выполняется самопроверка устройства:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии аппаратного и
программного обеспечения, обозначения места измерения
(на дисплее или ПК)
•
Индикация сообщения о статусе "F 105 Идет поиск
измеренного значения" на дисплее или ПК
•
Кратковременный скачок выходного сигнала до
установленного токового значения отказа
Как только будет найдено действительное измеренное
значение, на линии сигнала выдается соответствующий
ток (значение тока соответствует текущему уровню и уже
выполненным установкам, например заводской установке).
Отсек подключения в
случае малого напря-
жения
