10 Приложение
WEIGHTRAC 31 • Profibus PA
43837-R
U-130801
1
Electronic
Temperature
Count
Rate
Primary
Value

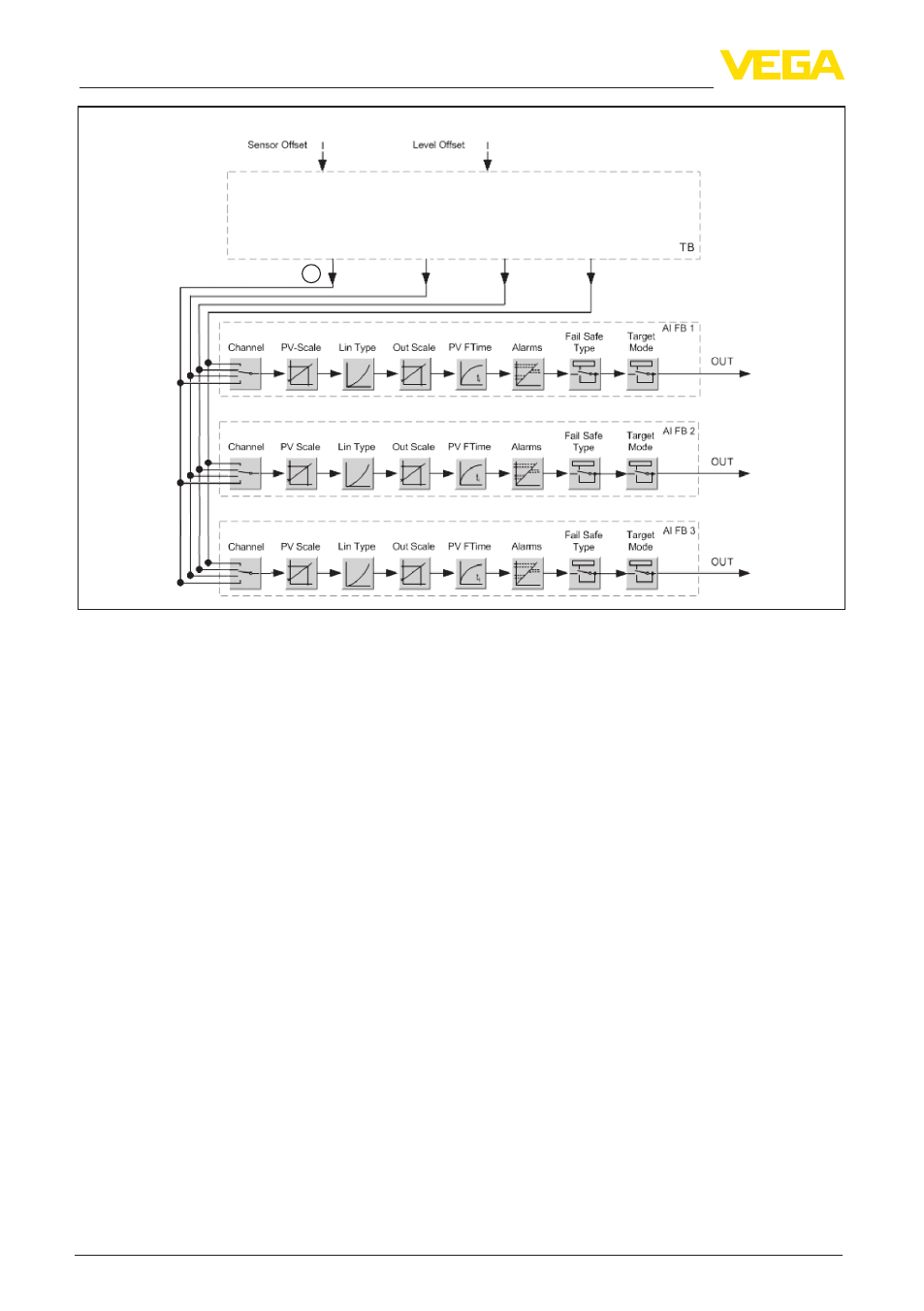

Рис. 35: WEIGHTRAC 31: Block diagram with AI FB 1 … AI FB 3 OUT values
TB Transducer Block
FB 1 … FB 3
Function Block
1 Выходное значение, устанавливаемое (в зависимости от устройства и применения - см. следующий
список)
•
Температура процесса
•
Плотность пара
•
Плотность
•
Объемный расход
•
Масса
•
Скорость ленты
•
Загрузка
Модули датчиков PA
Для циклической передачи данных WEIGHTRAC 31 имеет следующие модули:
•
AI FB1 (OUT)
– Выходное значение AI FB1 после пересчета
•
AI FB2 (OUT)
– Выходное значение AI FB2 после пересчета
•
AI FB3 (OUT)
– Выходное значение AI FB3 после пересчета
•
Free Place
– Данный модуль применяется, если какое-либо значение не должно использоваться
в блоке данных, передаваемом при циклическом обмене (например, замещение
температуры и дополнительного циклического значения)
Активными могут быть максимум три модуля. С помощью ПО для конфигурирования
мастера Profibus посредством этих модулей можно определить структуру передаваемых
