5 Подключение к источнику питания
WEIGHTRAC 31 • Profibus PA
43837-R
U-130801
2
1
16
15
A
1
1
24
56
22
11
12
21
22
19
20
18
17
14
13
16
15
12
91
01
1

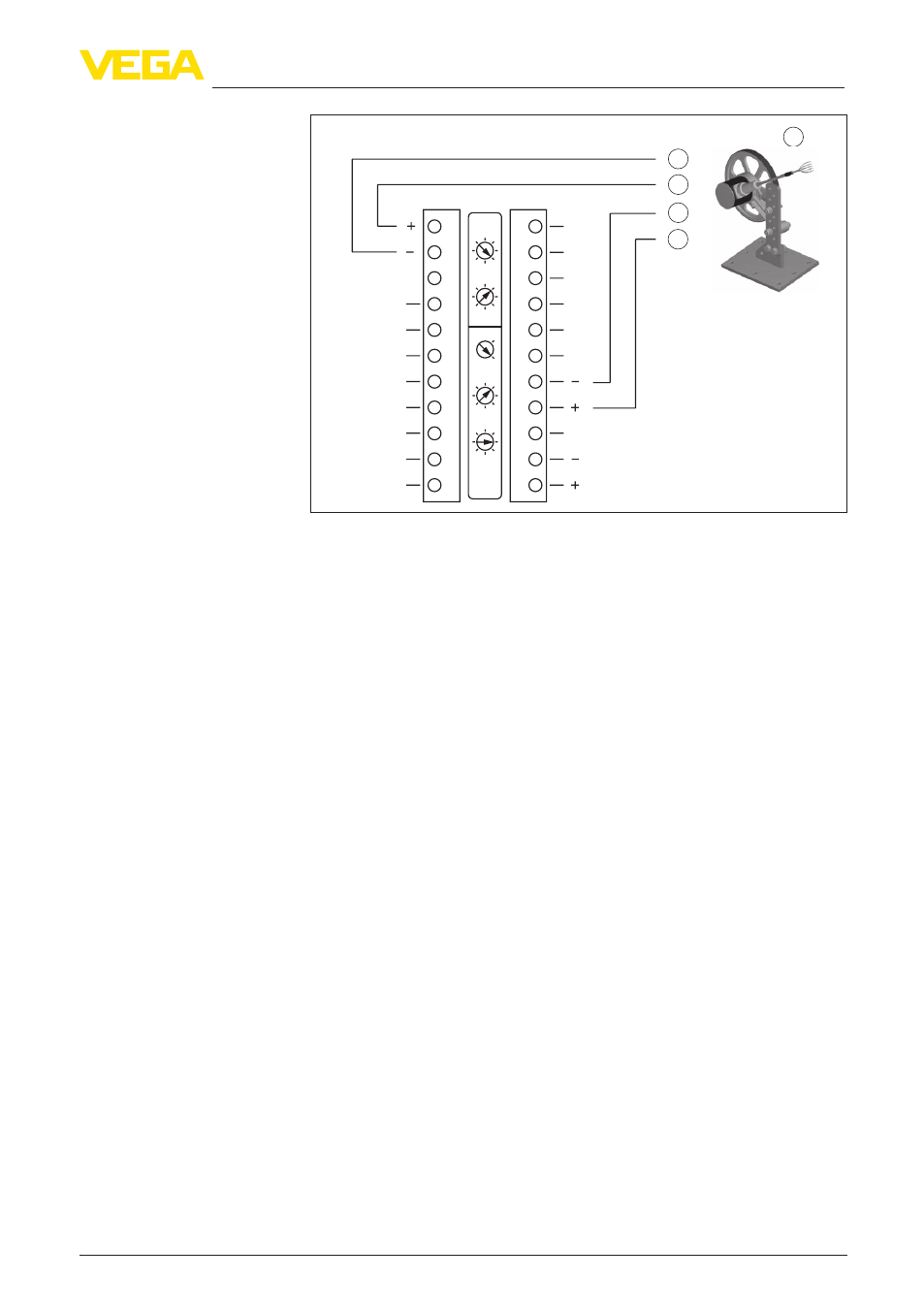

Рис. 17: Скорость ленты - система управления (ПЛК) или тахометр
(аналоговый)
A Тахометр (цифровой)
1 Питание - цвет кабеля коричневый
2 Питание - цвет кабеля белый
15 Цифровой вход - цвет кабеля зеленый
16 Цифровой вход - цвет кабеля желтый
5.5 Установка адреса устройства
Каждому устройству Profibus-PA должен быть присвоен адрес.
Допустимые адреса лежат в диапазоне от 0 до 126. Каждый
адрес может быть присвоен только один раз в одной сети
Profibus-PA. Датчик опознается системой управления только при
правильной установке адреса.
В состоянии при поставке с завода установлен адрес 126,
который может использоваться для функциональной проверки
и для подключения к имеющейся сети Profibus-PA. Затем
адрес должен быть изменен, чтобы можно было подключать
дальнейшие устройства.
Для установки адреса используются следующие средства:
•
Переключатели установки адреса в отсеке электроники
устройства (аппаратная установка адреса)
•
Модуль индикации и настройки (программная установка
адреса)
•
PACTware/DTM (программная установка адреса)
Аппаратная адресация действует, если на устройстве
посредством переключателей выбора адреса установлен
адрес меньше 126. В этом случае программная адресация
не действует, действительным является установленный
аппаратный адрес.
Адрес устройства
Аппаратная адресация
