4 Монтаж
WEIGHTRAC 31 • Profibus PA
43837-R
U-130801
Измерительная рама (опция)
Измерительная рама с монтажными принадлежностями может
быть выбрана дополнительно. Если WEIGHTRAC 31 заказан
вместе с рамой, выполните следующее.
Монтаж поперечины измерительной рамы
Рекомендуется до закрепления опорных стоек предварительно
смонтировать измерительную раму. Тогда можно очень легко
определить места отверстий для крепления на конвейерной
ленте.
Для монтажа измерительной рамы нужен динамометрический
ключ (45 Нм или 8 Нм) и два торцовых ключа размером 16 и 10.
1. Установите поперечину (4) в верхние зажимы обеих опорных
стоек (6).
Следите, чтобы поперечина рамы (4) сверху с обеих сторон
выступала прибл. на 30 мм.
1
2
3
4
2
5
6

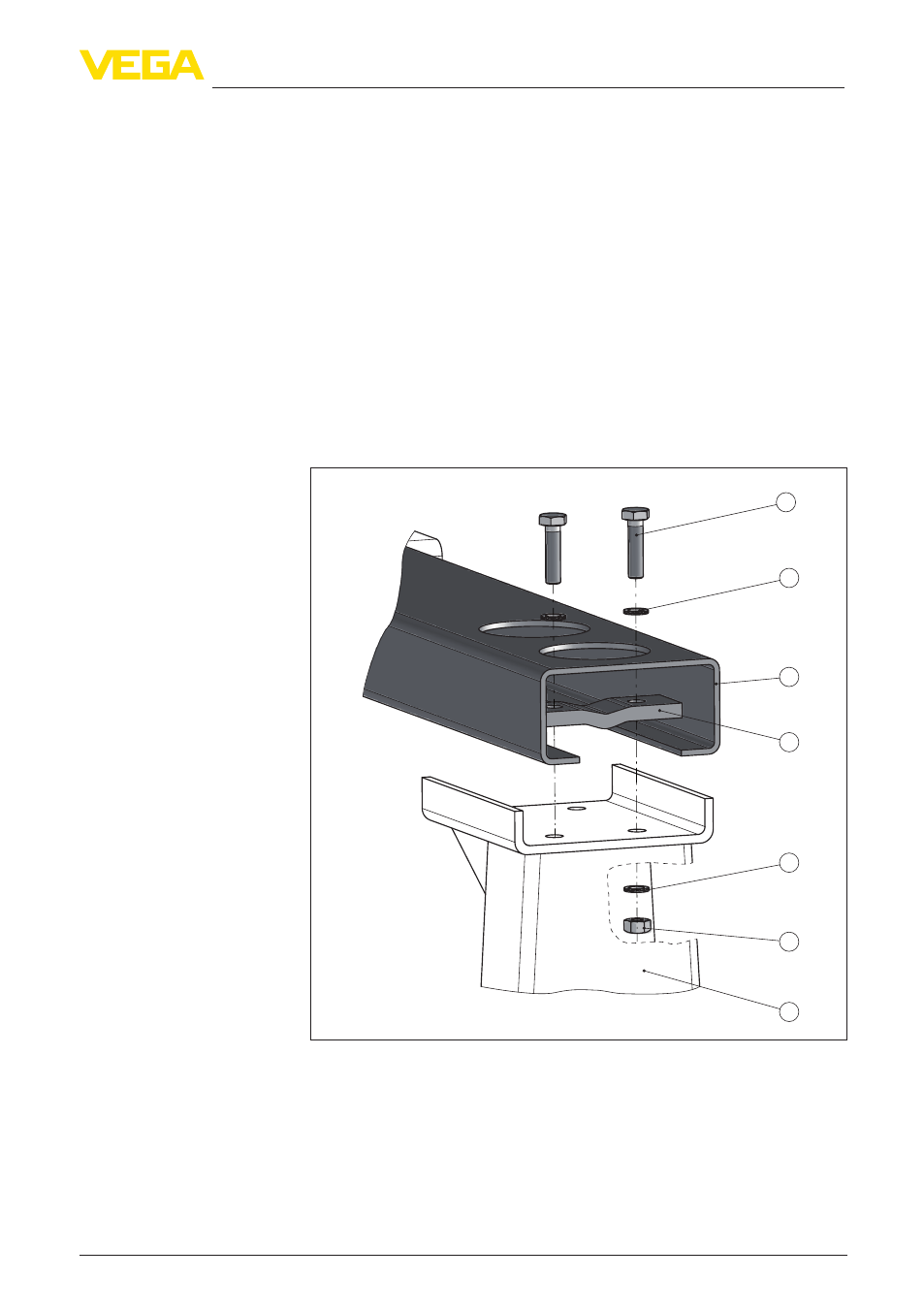

Рис. 4: Монтаж поперечины рамы
1 Винт M10 x 40 (12 шт.)
2 Клиновая стопорная шайба M10 Nordlock (24 шт.)
3 Поперечина рамы (1 шт.)
4 Зажимная лапка (4 шт.)
5 Гайка M10 (12 шт.)
6 Опорная стойка (2 шт.)
