Страница 53: Vegapuls 62 имеет следующие значения по умолчанию, 11 приложение
53
11 Приложение
VEGAPULS 62 с опускной трубой • Протокол Modbus и Levelmaster
41363-R
U-121123
4
1
3
3
3
2
+
+
power supply
MODBUS
D0
D1
IS GN
D
USB
+
+
power supply
MODBUS
D0
D1
IS GN
D
USB
+
+
power supply
MODBUS
D0
D1
IS GN
D
USB
1
3 4 5
2
off on
( )
(
)
(-)
(-)
1
3 4 5
2
off on
( )
(
)
(-)
(-)
1
3 4 5
2
off on
( )
(
)
(-)
(-)

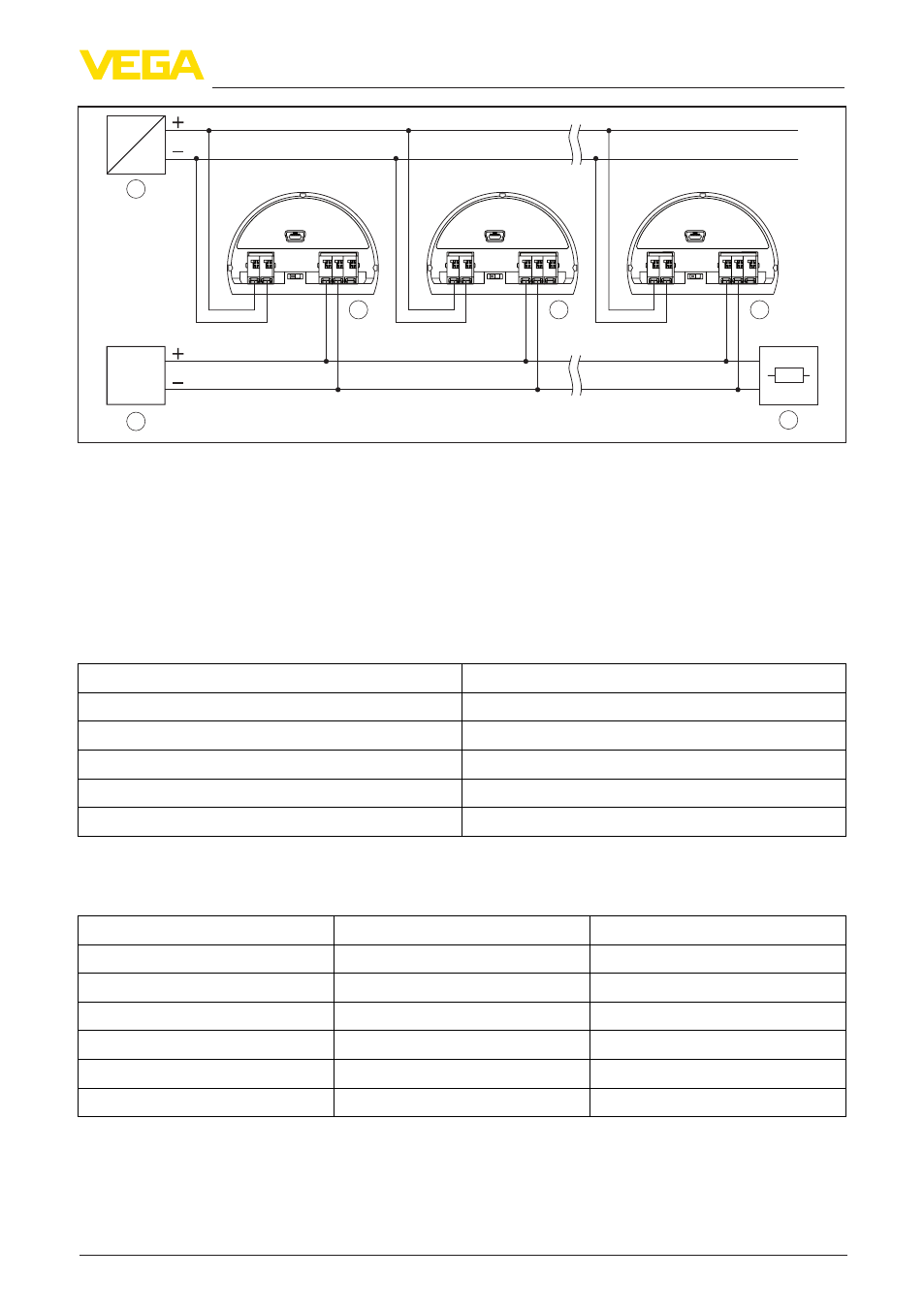

Рис. 25: Архитектура шины Modbus
1 RTU
2 Оконечное сопротивление
3 Абонент шины
4 Питание
Описание протокола
VEGAPULS 62 может подключаться к следующим удаленным терминалам с протоколом
Modbus RTU или ASCII.
RTU
Protocol
ABB Totalflow
Modbus RTU, ASCII
Bristol ControlWaveMicro
Modbus RTU, ASCII
Fisher ROC
Modbus RTU, ASCII
ScadaPack
Modbus RTU, ASCII
Thermo Electron Autopilot
Modbus RTU, ASCII
Параметры для шинной связи
VEGAPULS 62 имеет следующие значения по умолчанию:
Параметр
Configurable Values
Default Value
Baud Rate
1200, 2400, 4800, 9600, 19200
9600
Start Bits
1
1
Data Bits
7, 8
8
Parity
None, Odd, Even
None
Stop Bits
1, 2
1
Address range Modbus
1 … 255
246
Стартовые биты и информационные биты не могут быть изменены.
Общая конфигурация хоста
Обмен данными, со статусом и переменными, между полевым устройством и хостом осу-
ществляется через регистры. Для этого требуется конфигурация в хосте. Числа с плавающей
