6 Начальная установка датчика с помощью модуля индикации и настройки
VEGAPULS 62 с опускной трубой • Протокол Modbus и Levelmaster
41363-R
U-121123
Данная установка позволяет повысить надежность измерения,
особенно на средах со слабыми отражательными свойствами.
После ввода необходимых параметров сохранить установку
нажатием [OK] и с помощью клавиш [ESC] и [->] перейти к сле-
дующему пункту меню.
Радарный датчик измеряет расстояние от датчика до поверхно-
сти заполняющего продукта. Для индикации собственно высоты
заполнения, необходимо задать соответствие измеренного рас-
стояния высоте заполнения в процентах.
Для этой установки задается расстояние до уровня заполнения
при полной и пустой емкости. У устройств со встроенной опуск-
ной трубой эти значения уже заданы заводской установкой, см.
следующий пример:
100%
0%
0,5
m
(19.68
")
5
m
(196.
9")
2
1

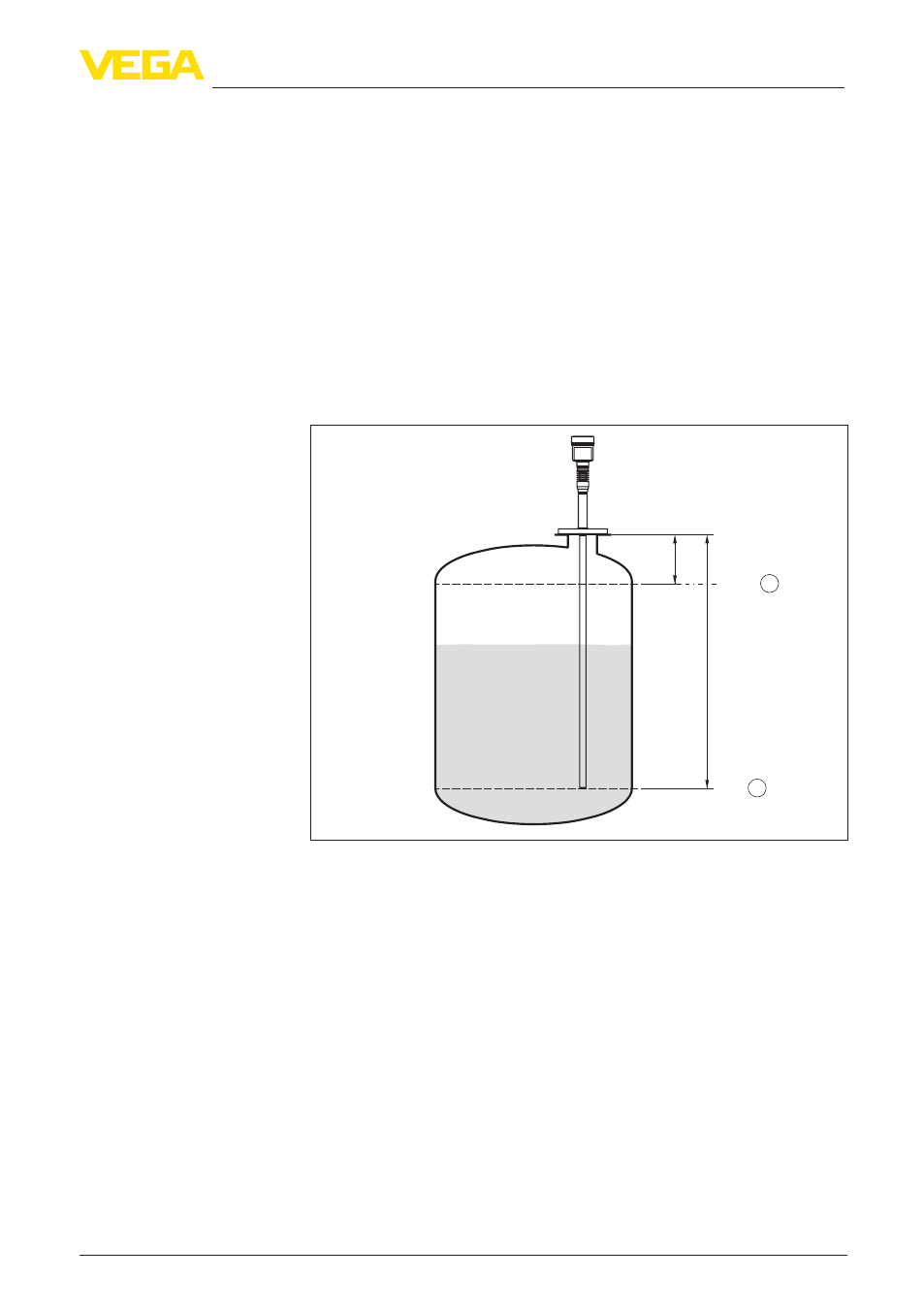

Рис. 10: Пример выполнения Установки Min./Max.
1 Min. уровень = max. измеренное расстояние
2 Max. уровень = min. измеренное расстояние
Если эти значения неизвестны, можно выполнить установку,
например, со значениями расстояния для 10 % и 90 % запол-
нения. Исходной точкой для значений расстояния всегда будет
уплотнительная поверхность резьбы или фланца. Исходя из этой
установки будет рассчитываться собственно высота заполнения.
Для установки Min./Max. фактический уровень не имеет зна-
чения: такая настройка всегда осуществляется без изменения
уровня и может проводиться еще до монтажа прибора на месте
измерения.
Выполнить следующее:
1. Клавишей "[->]" выбрать меню Начальная установка и под-
твердить нажатием [OK]. Клавишей [->] выбрать пункт меню
"Установка Min" и подтвердить нажатием [OK].
Начальная установка/
Установка
Начальная установка/
Установка Min
