48
11 Приложение
VEGAPULS 62 с опускной трубой • Протокол Modbus и Levelmaster
41363-R
U-121123
Входная величина
Измеряемая величина
Измеряемой величиной является расстояние между
присоединением датчика и поверхностью продук-
та. Базовой плоскостью является уплотнительная
поверхность на шестиграннике присоединения или
нижняя сторона фланца.
3
4
2
1

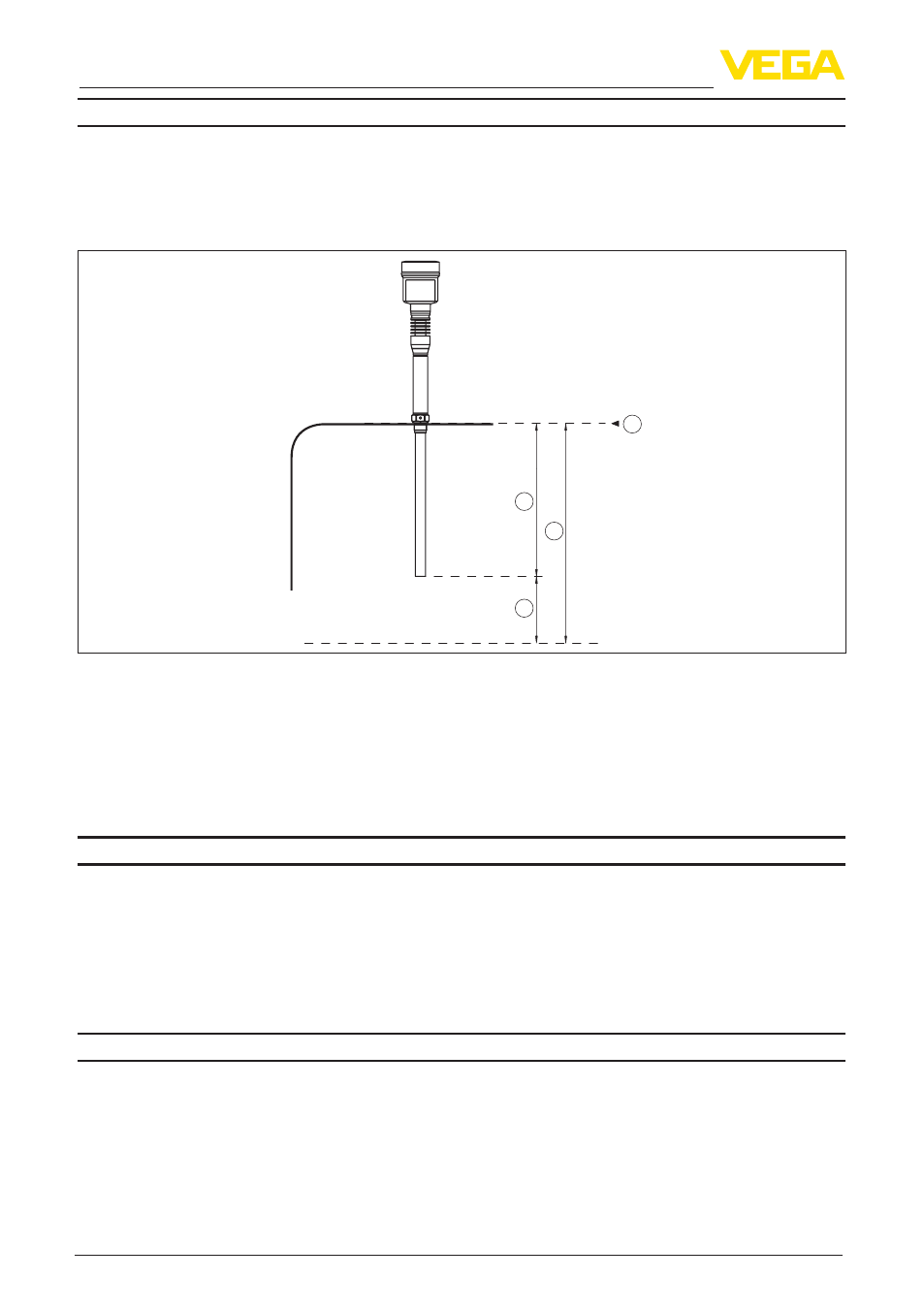

Рис. 23: Данные для входной величины
1 Базовая плоскость
2 Измеряемая величина, макс. диапазон измерения
3 Длина антенны
4 Полезный диапазон измерения
Макс. диапазон измерения 35 m (114.83 ft)
Полезный диапазон измерения Соответствует длине опускной трубы. 1)
Выходная величина
Выход
Ʋ физический слой Цифровой выходной сигнал по стандарту EIA-485
Ʋ Данные спецификации шины Modbus Application Protocol V1.1b, Modbus over serial
line V1.02
Ʋ Протоколы Modbus RTU, Modbus ASCII, Levelmaster
Макс. скорость передачи 9,6 Кбит/с
Точность измерения (по DIN EN 60770-1)
Эталонные условия процесса по DIN EN 61298-1
Ʋ Температура +18 … +30 °C (+64 … +86 °F)
Ʋ Относительная влажность 45 … 75 %
Ʋ Давление воздуха 860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)
Погрешность измерения на жидкостях См. следующие диаграммы
1) При длине опускной трубы при поставке с завода 5,85 м (19.19 ft)
