Момент затяжки для кабельных вводов NPT и кабелепроводной трубки
-
Пластиковый корпус
max. 10 Нм (7.376 lbf ft)
-
Корпус из алюминия или нержавею-
щей стали
max. 50 Нм (36.88 lbf ft)
Входная величина
Измеряемая величина
Измеряемой величиной является расстояние
между присоединением датчика и поверхно-
стью продукта. Базовой плоскостью является
уплотнительная поверхность на шестиграннике
присоединения или нижняя сторона фланца.
3
4
2
1

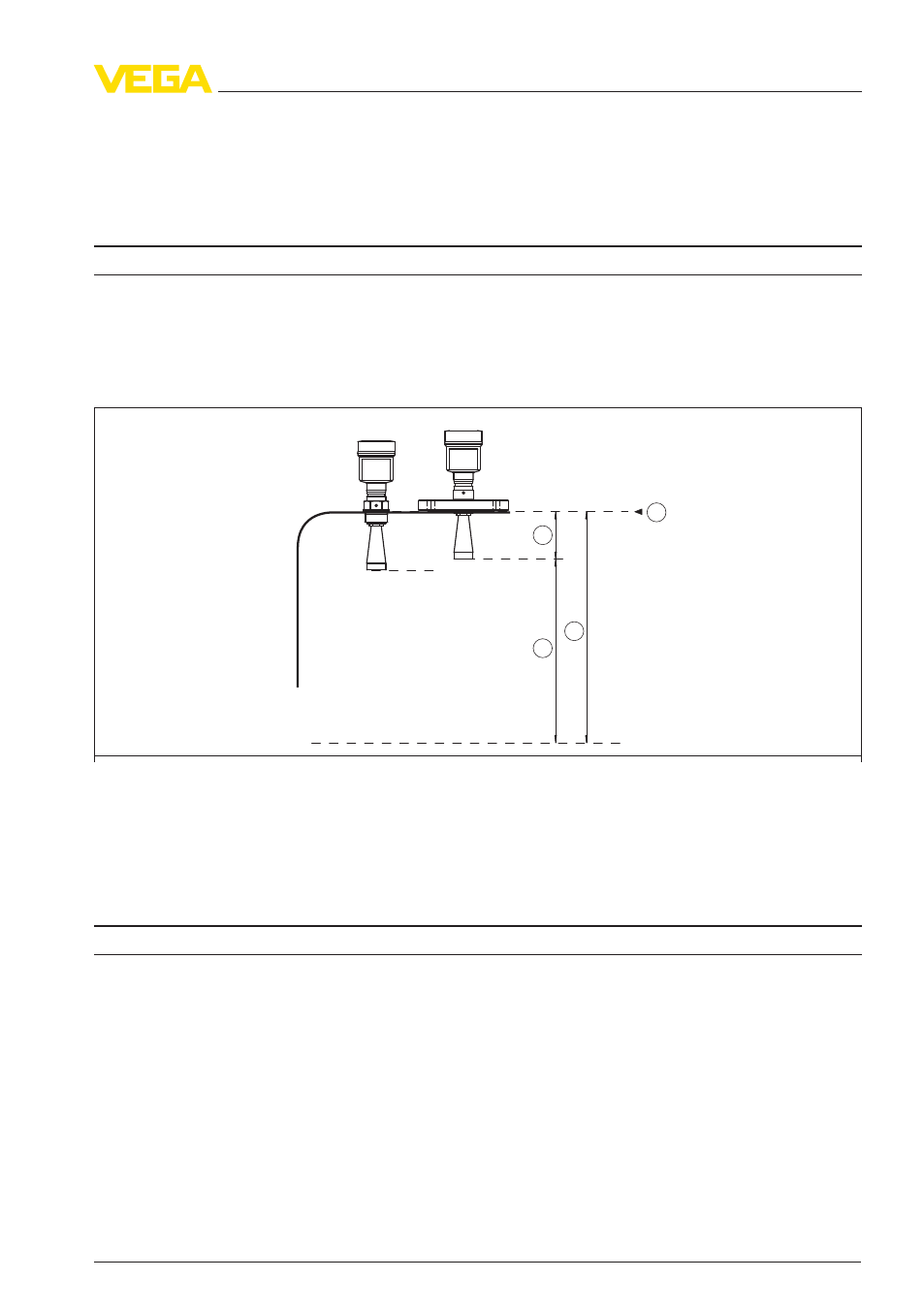

Рис. 43: Данные для входной величины
1
Базовая плоскость
2
Измеряемая величина, макс. диапазон измерения
3
Длина антенны
4
Полезный диапазон измерения
Макс. диапазон измерения
35 m (114.83 ft)
Выходная величина
Выходные сигналы
4 … 20 mA/HART - активный; 4 … 20 mA/HART -
пассивный
Напряжение на клеммах (пассивный ре-
жим)
9 … 30 V DC
Защита при коротком замыкании
Имеется
Развязка по напряжению
Имеется
Разрешающая способность сигнала
0,3 µA
Сигнал неисправности (токовый выход,
устанавливаемый)
Значение mA не изменяется, 20,5 mA, 22 mA,
<
3,6 mA
Макс. выходной ток
22 mA
