1
3
2
power supply
4...20mA
active passive common IS GND
5 1
/L
/N
2 + ( ) (-) 6 7 8

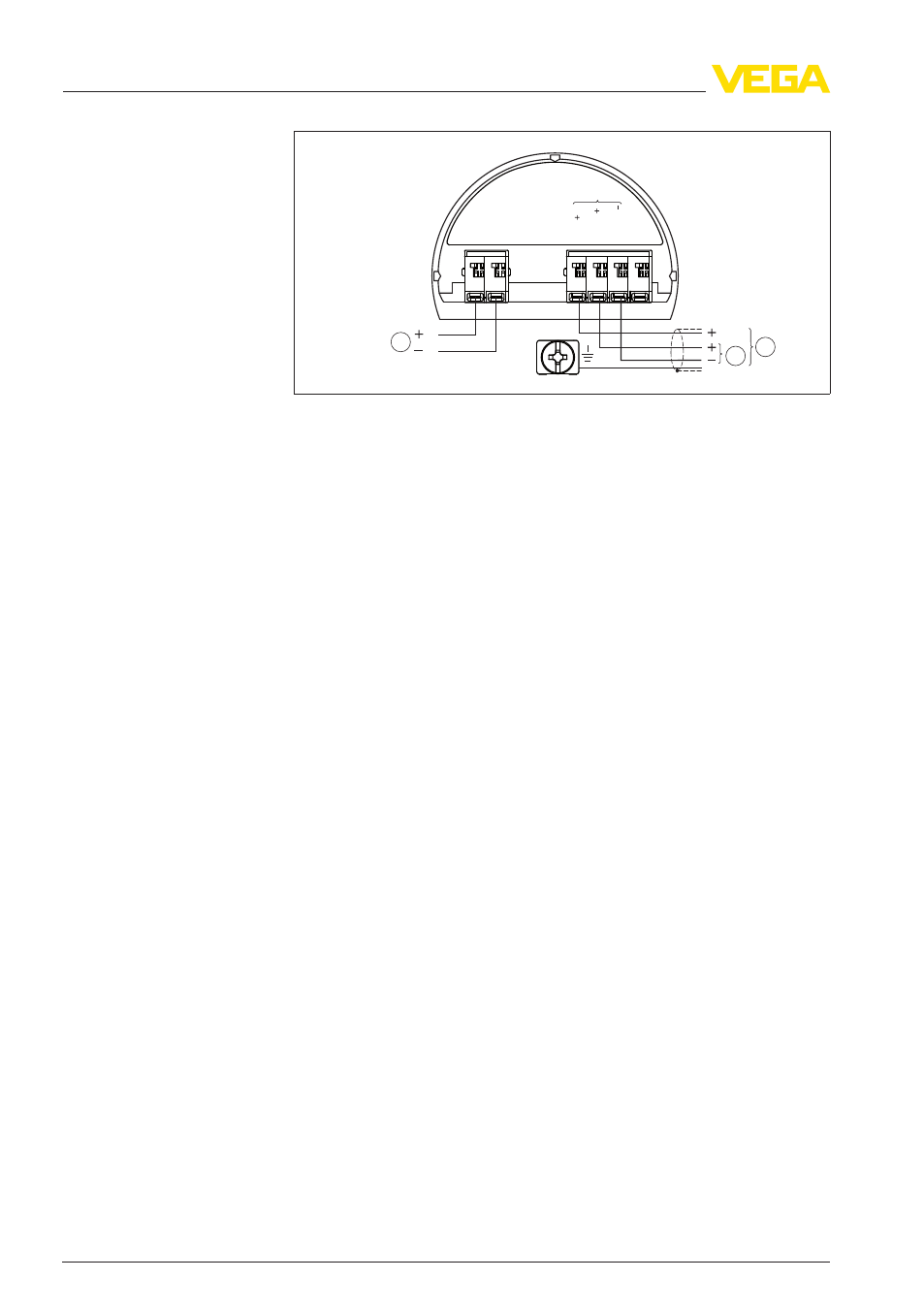

Рис. 21: Отсек подключения в двухкамерном корпусе в случае малого
напряжения
1 Питание
2 Выход сигнала 4 … 20 mA активный
3 Выход сигнала 4 … 20 mA пассивный
5 .4 Фаза включения
После подключения к источнику питания или после восстано-
вления напряжения в течение прибл. 30 секунд выполняется
самопроверка устройства:
l Внутренняя проверка электроники
l Индикация типа устройства, версии аппаратного и про-
граммного обеспечения, обозначения места измерения (на
дисплее или ПК)
l Индикация сообщения о статусе "F 105 Идет поиск изме-
ренного значения" на дисплее или ПК
l Кратковременный скачок выходного сигнала до установлен-
ного токового значения отказа
Как только будет найдено действительное измеренное значение,
на линии сигнала выдается соответствующий ток (значение тока
соответствует текущему уровню и уже выполненным установкам,
например заводской установке).
Отсек подключения в
случае малого напря-
жения
30 VEGAPULS 62 • Разрешение в соответствии с Директивой LPR
5 Подключение к источнику питания
41719
-RU
-120319
