Опция "Расширить" используется для расширения уже созданной
памяти помех. Это имеет смысл, если память помех была создана
при слишком высоком уровне и поэтому могли быть сохранены
не все ложные эхосигналы. При выборе опции "Расширить" будет
показано расстояние до поверхности продукта для существую-
щей памяти помех. Теперь это значение можно изменить, и зона
памяти помех будет соответственно расширена.

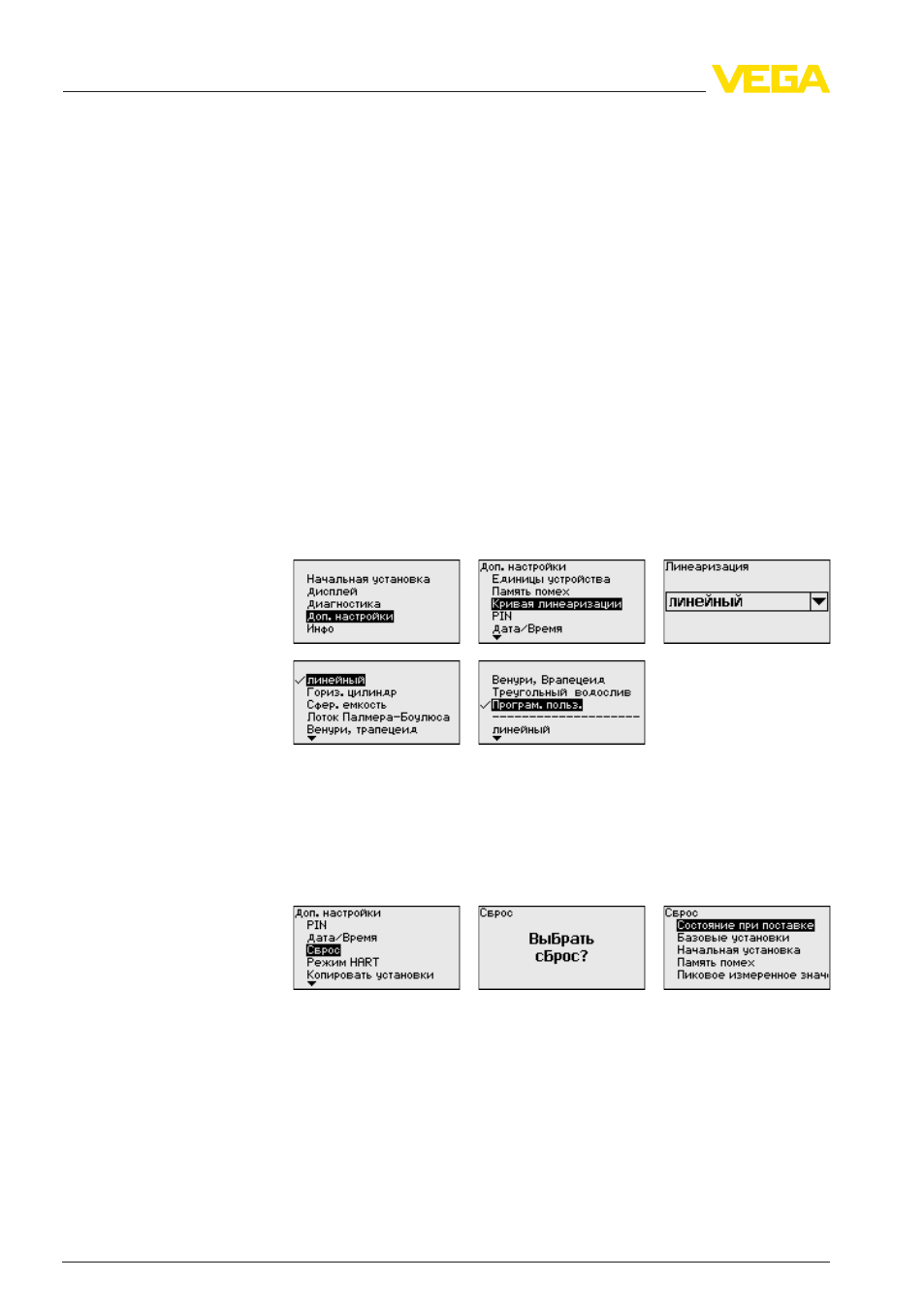

Линеаризация необходима в том случае, когда требуется инди-
кация или вывод измеренных значений в единицах объема, а
объем емкости изменяется нелинейно по отношению к уровню ее
заполнения, например когда емкость горизонтальная цилиндри-
ческая или сферическая. Для таких типов емкостей заданы
кривые линеаризации, представляющие отношение между уров-
нем заполнения в процентах и объемом емкости. При активиро-
вании соответствующей кривой линеаризации на дисплей вы-
водятся правильные процентные значения объема. Для
индикации объема не в процентах, а, например, в литрах или
килограммах, можно дополнительно в меню "Дисплей" задать
пересчет.
После ввода необходимых параметров сохранить установку и с
помощью клавиш [ESC] и [->] перейти к следующему пункту
меню.
Посредством сброса сбрасываются определенные выполненные
пользователем установки параметров.
Имеются следующие функции сброса:
Состояние при поставке: Восстановление исходных установок
параметров при поставке с завода, включая выполненные по
заказу установки. Созданная память помех, программируемая
пользователем кривая линеаризации, а также память измерен-
ных значений будут удалены.
Доп. настройки/Кривая
линеаризации
Доп. настройки - Сброс
46
VEGAPULS
62 • Разрешение в соответствии с Директивой LPR
6 Начальная установка с помощью модуля индикации и настройки
