Быстрый пуск
VEGAPULS 67 • Протокол Modbus и Levelmaster
41369-R
U-121123

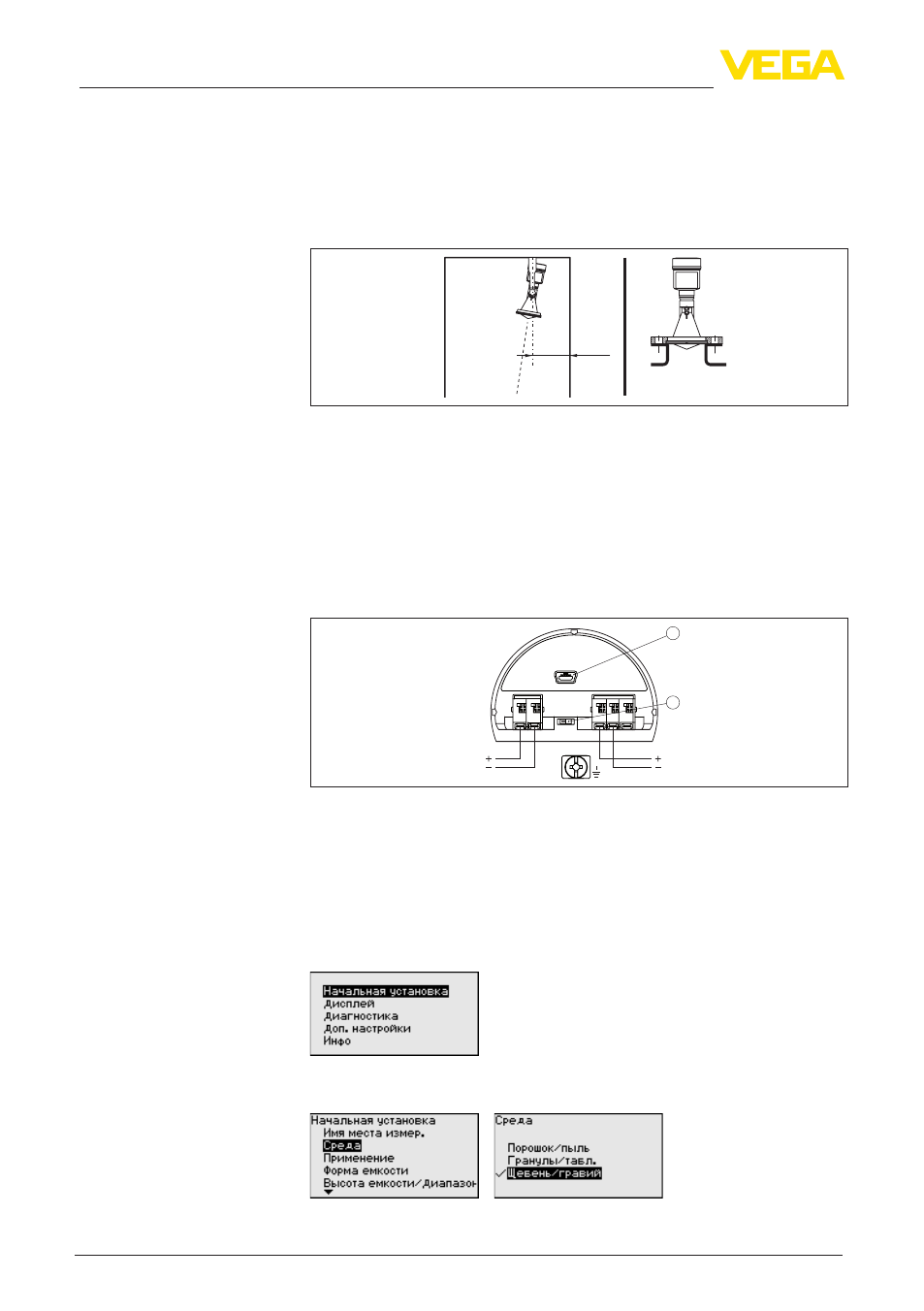

Быстрый пуск
Быстрый пуск обеспечивает возможность быстрой настройки
прибора при многих применениях. Дальнейшую информацию см.
в соответствующих главах данного руководства по эксплуатации.
1. Расстояние от стенки емкости > 200 мм
200 mm
(7.87")
Рис. 1: Расстояние между антенной и стенкой емкости / конструкция
патрубка
2. Патрубок должен быть коротким, с закругленной кромкой
Дальнейшую информацию см. в гл. "Монтаж".
1. Напряжение питания должно соответствовать данным типо-
вого шильдика.
2. Подключить устройство в соответствии со следующим ри-
сунком.
+
+
power supply
MODBUS
D0
D1
IS GN
D
USB
1
2
1
3 4 5
2
off on
( )
(
)
(-)
(-)
Рис. 2: Отсек подключения
1 USB-порт
2 Переключатель для встроенного оконечного сопротивления (120 Ω)
Дальнейшую информацию см. в гл. "Подключение к источнику
питания".
1. Через модуль индикации и настройки войти в меню "Началь-
ная установка".
2. В меню "Среда" выбрать измеряемую среду, например "Ще-
бень/гравий".
Монтаж
Электрическое подклю-
чение
Установка параметров
