3 Описание изделия
VEGAPULS 67 • Протокол Modbus и Levelmaster
41369-R
U-121123
•
Электроника Modbus для питания и связи с удаленным тер-
миналом Modbus
•
Электроника датчика для собственно задач измерения
2
1

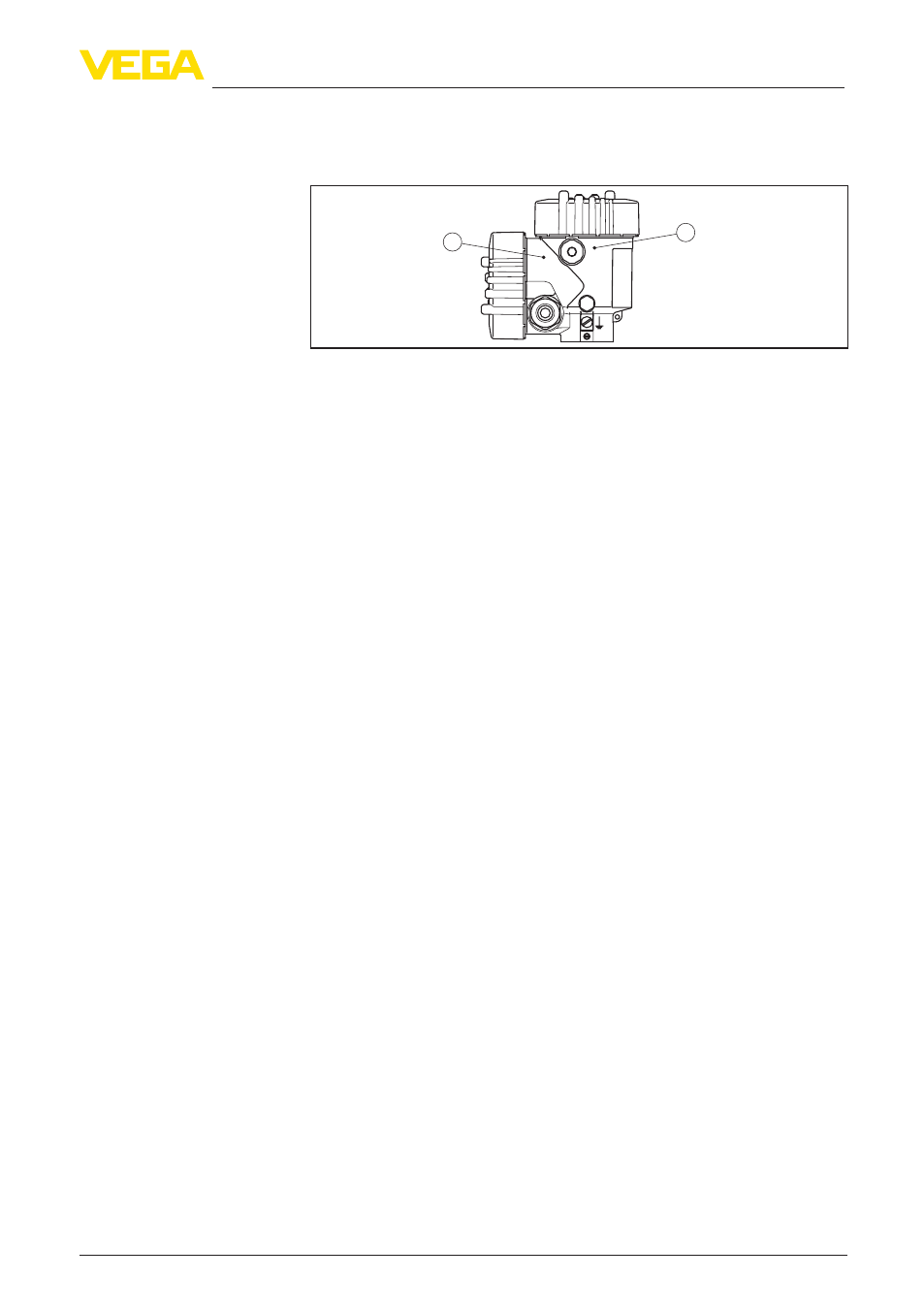

Рис. 5: Позиция электроники Modbus и электроники датчика
1 Электроника Modbus
2 Электроника датчика
Данное руководство по эксплуатации действует для следующих
исполнений устройства:
•
Аппаратное обеспечение 2.1.0 и выше
•
Программное обеспечение 4.5.1 и выше
Комплект поставки включает:
•
Радарный уровнемер
•
Документация
– Данное руководство по эксплуатации
– Сертификат проверки точности измерения, в зависимости
от исполнения VEGAPULS 67 (вариант)
– Руководство по эксплуатации "Модуль индикации и
настройки PLICSCOM" (вариант)
– Инструкция "Модуль индикации и настройки с подогревом"
(вариант)
– Инструкция "Штекерный разъем для датчиков непрерыв-
ного измерения" (вариант)
– "Указания по безопасности" (для Ex-исполнений)
– При необходимости, прочая документация
3.2 Принцип работы
Радарный уровнемер VEGAPULS 67 предназначен для непре-
рывного измерения уровня сыпучих продуктов при несложных
условиях процесса. Уровнемер применяется на малых силосах и
емкостях.
Устройство применяется также для измерения уровня жидко-
стей.
Антенна радарного датчика излучает короткие радарные
импульсы длительностью прибл. 1 нс и принимает их в виде
эхосигналов, отраженных от поверхности продукта. Время про-
хождения радарного импульса от излучения до приема пропор-
ционально расстоянию до поверхности продукта, т.е. уровню.
Определенный таким образом уровень преобразуется в соот-
Сфера действия дан-
ного Руководства по
эксплуатации
Комплект поставки
Область применения
Принцип действия
