12 Приложение
VEGAFLEX 83 • 4 … 20 mA/HART - двухпроводный
44225-R
U-130930
Корпус из нержавеющей стали со степенью защиты IP 66/IP 68, 1 bar
117 mm (4.61"
)
~ 103 mm
(4.06")
ø 79 mm
(3.11")
120 mm (4.72"
)
~ 105 mm
(4.13")
ø 86 mm
(3.39")
M20x1,5
M20x1,5/
½ NPT
M16x1,5
~ 93 mm
(3.66")
ø 80 mm
(3.15")
112 mm (4.41"
)
M20x1,5/
½ NPT
3
2
1

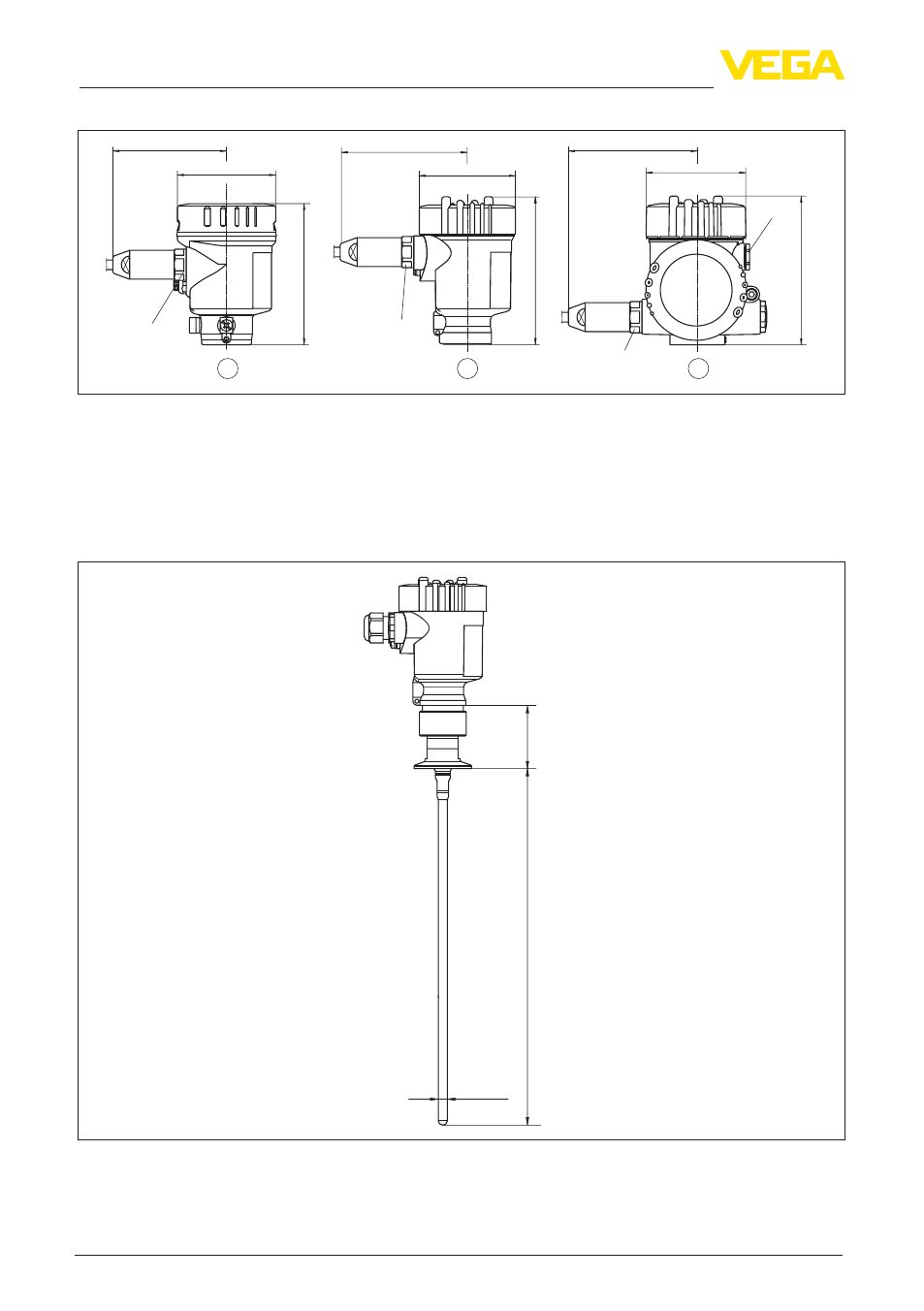

Рис. 51: Корпуса в исполнении IP 66/IP 68 (1 bar) - с установленным модулем индикации и настройки
корпус выше на 9 mm/0.35 in
1 Однокамерное исполнение (электрополированный)
2 Однокамерное исполнение (точное литье)
3 Двухкамерное исполнение (точное литье)
VEGAFLEX 83, стержневое исполнение ø 8 mm (0.315 in), полированный
L
56 mm (2.20"
)
ø 8 mm
(0.32")
Рис. 52: VEGAFLEX 83, стержневое исполнение ø 8 mm (0.315 in), полированный
L Длина датчика, см. "Технические данные"
