21
4 Монтаж
VEGAFLEX 83 • 4 … 20 mA/HART - двухпроводный
44225-R
U-130930
1 2

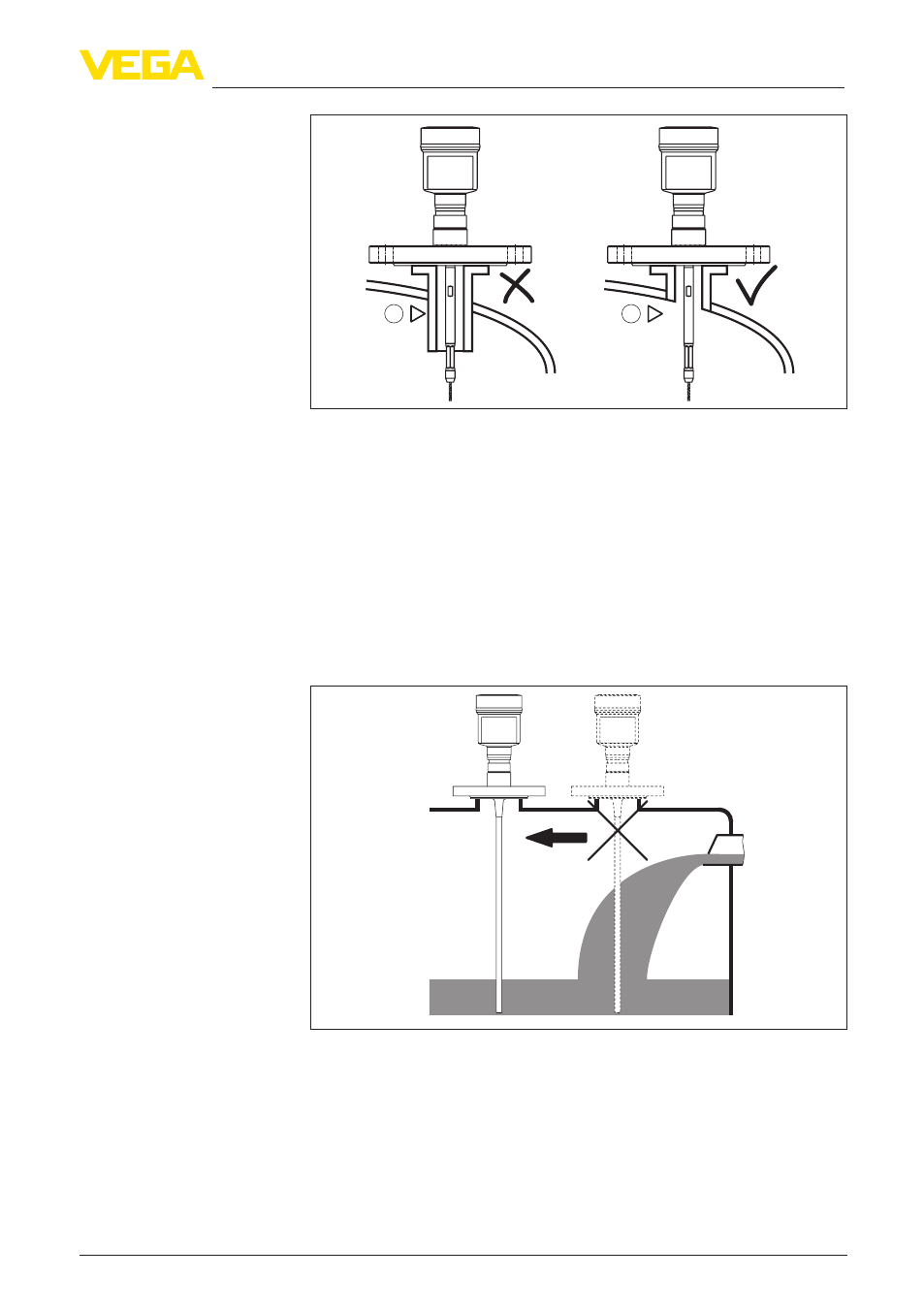

Рис. 10: Патрубок монтируется заподлицо
1 Неблагоприятный монтаж
2 Оптимальный монтаж патрубка - заподлицо
Для предотвращения повреждения блока электроники
индуктивными наводками, перед сварочными работами на
емкости рекомендуется вынуть блок электроники из корпуса
датчика.
Приборы не следует монтировать над заполняющим потоком.
Прибор должен определять поверхность продукта, а не
втекающий продукт.
Рис. 11: Монтаж датчика при втекающем продукте
Базовой плоскостью измерительного диапазона датчиков
является уплотнительная поверхность присоединительной
резьбы или фланца.
Следует учитывать, что под базовой плоскостью и, при
определенных условиях, на конце измерительного зонда
имеется некоторое минимальное расстояние, в пределах
Сварочные работы
Втекающий продукт
Диапазон измерения
