7 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 83 • 4 … 20 mA/HART - двухпроводный
44225-R
U-130930

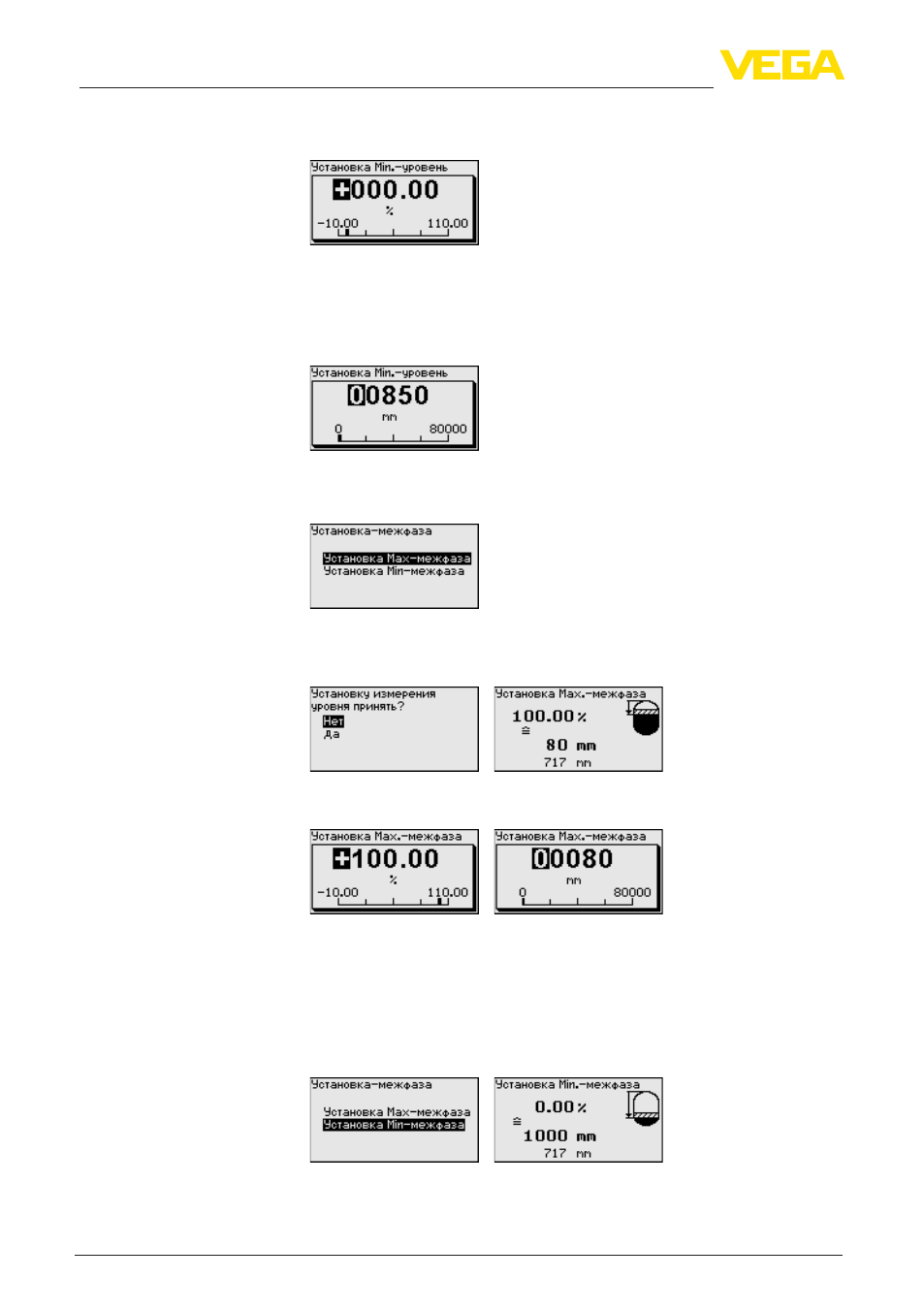

Клавишей [+] установите желаемое процентное значение и
сохраните нажатием [OK].
Введите расстояние в метрах, соответствующее минимальному
процентному значению заполнения емкости. Это расстояние
от базовой плоскости датчика (уплотнительной поверхности
присоединения) до уровня продукта при пустой емкости
(например расстояние от фланца до конца зонда).
Этот пункт меню доступен, только если в меню "Применение"
было выбрано измерение межфазы.
Установку, выполненную для измерения уровня, можно также
принять для измерения межфазы. Если выбрать "Да", будет
показана актуальная установка.
Если было выбрано "Нет", можно задать отдельную установку
для межфазы. Введите желаемое процентное значение.
Введите расстояние в метрах, соответствующее этому
процентному значению для полной емкости.
Этот пункт меню доступен, только если в меню "Применение"
было выбрано измерение межфазы. Если в предшествующем
пункте меню (Установку измерения уровня принять) было
выбрано "Да", будет показана актуальная установка.
Если было выбрано "Нет", можно задать отдельную установку
для измерения межфазы.
Начальная установка -
Установка Max - Меж-
фаза
Начальная установка
- Установка Min - Меж-
фаза
