0,5 m (1.6 ft)
10 mm (0.394 in)
- 10 mm (- 0.394 in)
2 mm (0.079 in)
- 2 mm (- 0.079 in)
0
1 2 3

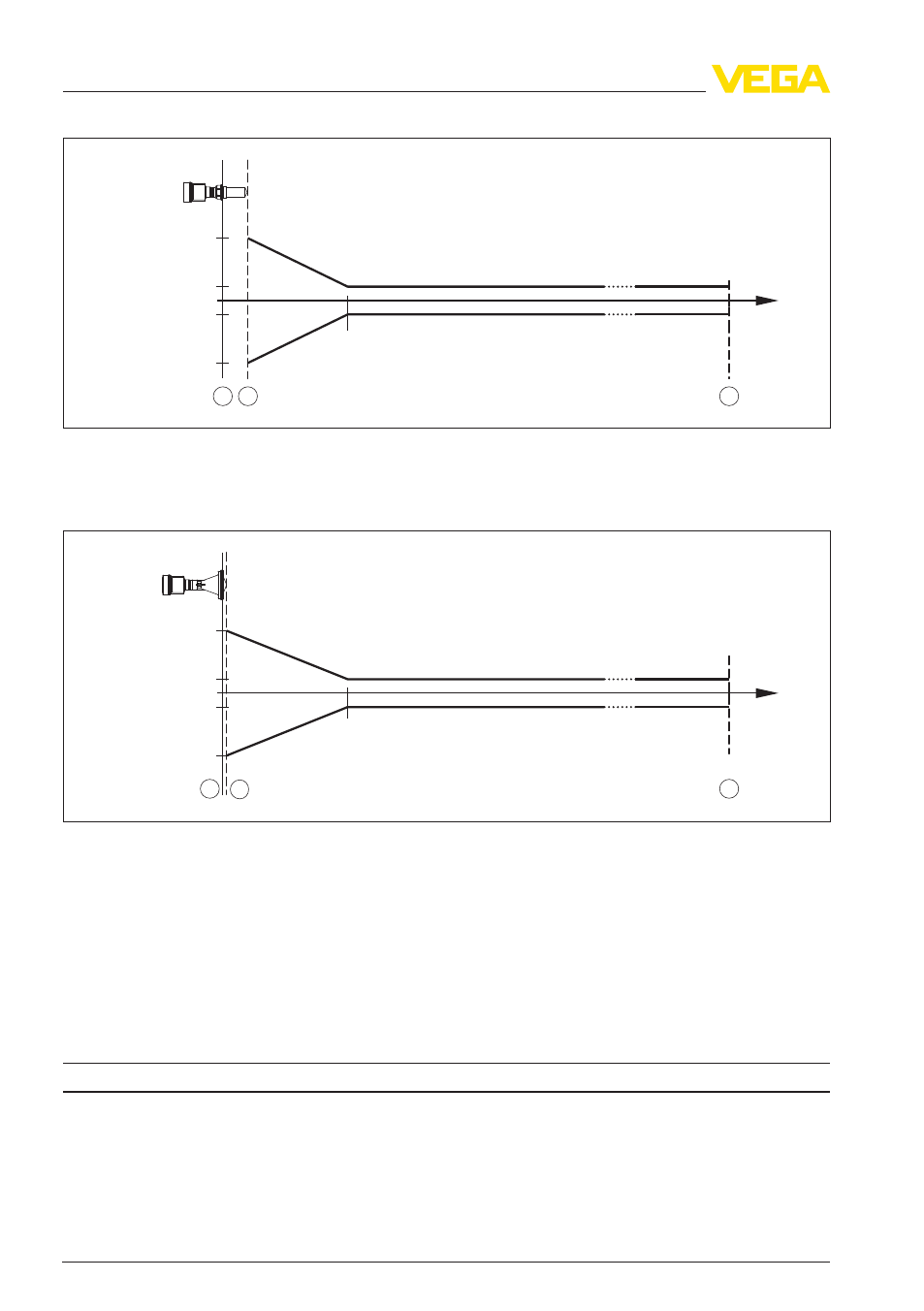

Рис. 49: Погрешность измерения при эталонных условиях - герметизированная антенная система
1 Базовая плоскость
2 Край антенны
3 Рекомендуемый диапазон измерения
0,5 m (1.6 ft)
10 mm (0.394 in)
- 10 mm (- 0.394 in)
2 mm (0.079 in)
- 2 mm (- 0.079 in)
0
1 2 3
Рис. 50: Погрешность измерения при эталонных условиях - пластиковая рупорная антенна
1 Базовая плоскость
2 Край антенны
3 Рекомендуемый диапазон измерения
Воспроизводимость ≤ ± 1 mm
Погрешность измерения на сыпучих про-
дуктах Значения в сильной степени зависят от условий
применения. Обязательные данные поэтому
невозможны.
Величины, влияющие на точность измерения
Температурный дрейф - цифровой выход ± 3 мм/10 K относительно max. диапазона
измерения или max. 10 мм
Дополнительная погрешность вследствие
сильных высокочастотных электромаг-
нитных полей в пределах EN 61326 < ± 50 mm
76 VEGAPULS 61 • Разрешение в соответствии с Директивой LPR
11 Приложение
41715
-RU
-120319
