Аппаратная адресация действует, если на устройстве посред-
ством переключателей выбора адреса установлен адрес меньше
126. В этом случае программная адресация не действует,
действительным является установленный аппаратный адрес.
5
0 0
5
1
6
2
7
3 8
4
9 0
5
1
6
2
7
3 8
4
9 1
0
1
6 7 8
Bus
2
1
3
1 2 + ( ) (-)

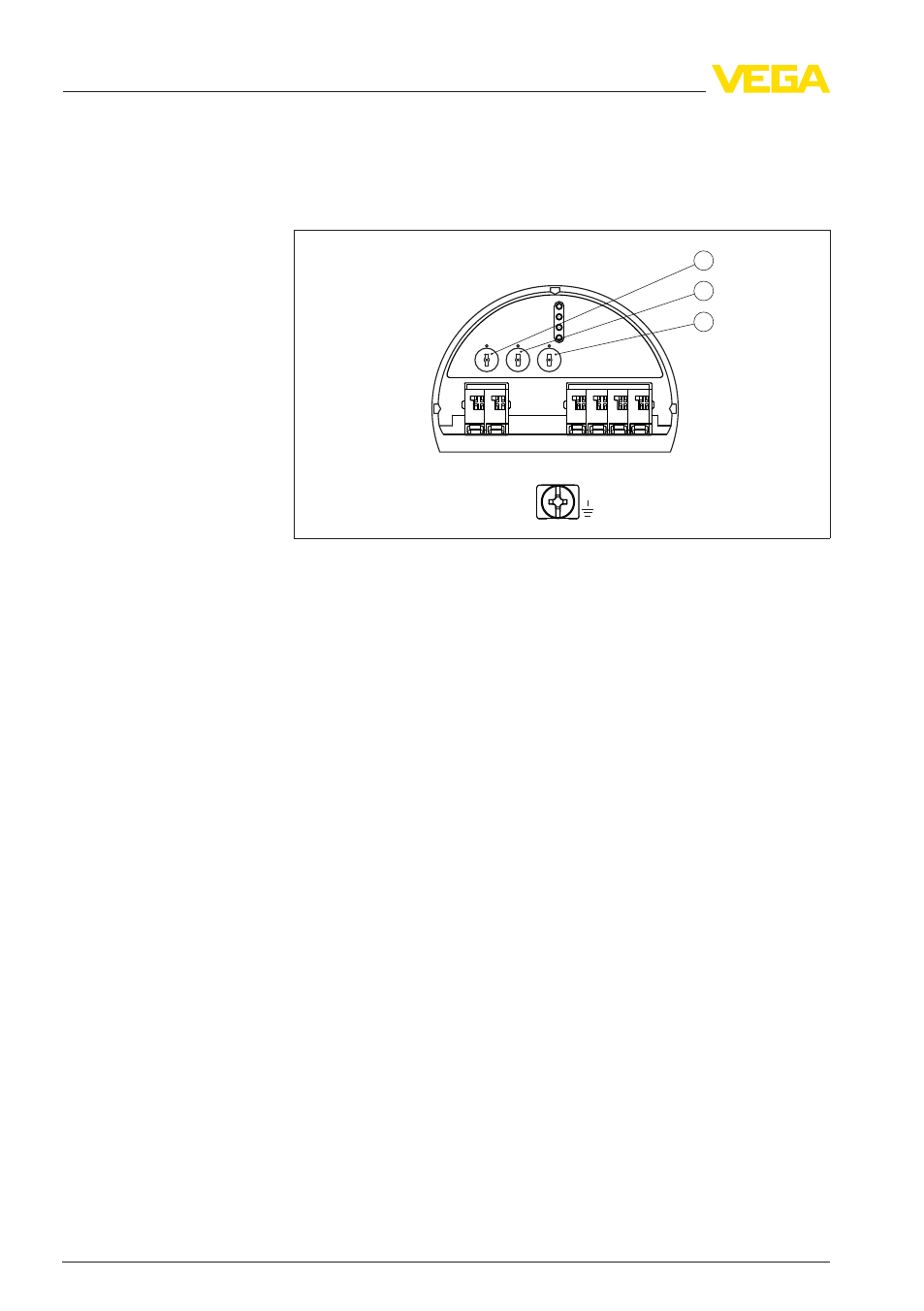

Рис. 29: Переключатели выбора адреса
1 Адреса меньше 100 (набор 0), адреса больше 100 (набор 1)
2 Десятичный разряд адреса (набор от 0 до 9)
3 Целая часть адреса (набор от 0 до 9)
Программная адресация действует, если на устройстве посред-
ством переключателей адреса установлен адрес 126 или больше.
Процедура присвоения адреса описана в руководстве по эк-
сплуатации "Модуль индикации и настройки".
5 .8 Фаза включения
После подключения VEGAPULS 61 к шинной системе в течение
прибл. 30 секунд производится самопроверка устройства. Вы-
полняется следующее:
l Внутренняя проверка электроники
l Индикация типа устройства, версии аппаратного и про-
граммного обеспечения, обозначения места измерения (на
дисплее или ПК)
l Индикация сообщения о статусе "F 105 Идет поиск изме-
ренного значения" на дисплее или ПК
l кратковременное обращение байта состояния в значение
неисправности.
Как только будет найдено действительное измеренное значение,
оно выдается на линии сигнала. Значение соответствует теку-
щему уровню и уже выполненным установкам, например завод-
ской установке.
Аппаратная адресация
Программная адреса-
ция
