l
Расстояние до диафрагмы слива
l
Расстояние от отверстия диафрагмы до дна
l
Минимальное расстояние от отверстия диафрагмы до ниж-
него бьефа
l
Минимальное расстояние от датчика до максимального
подъема уровня
2
3 ... 4 x h
max
90°
h
max
d
1
B

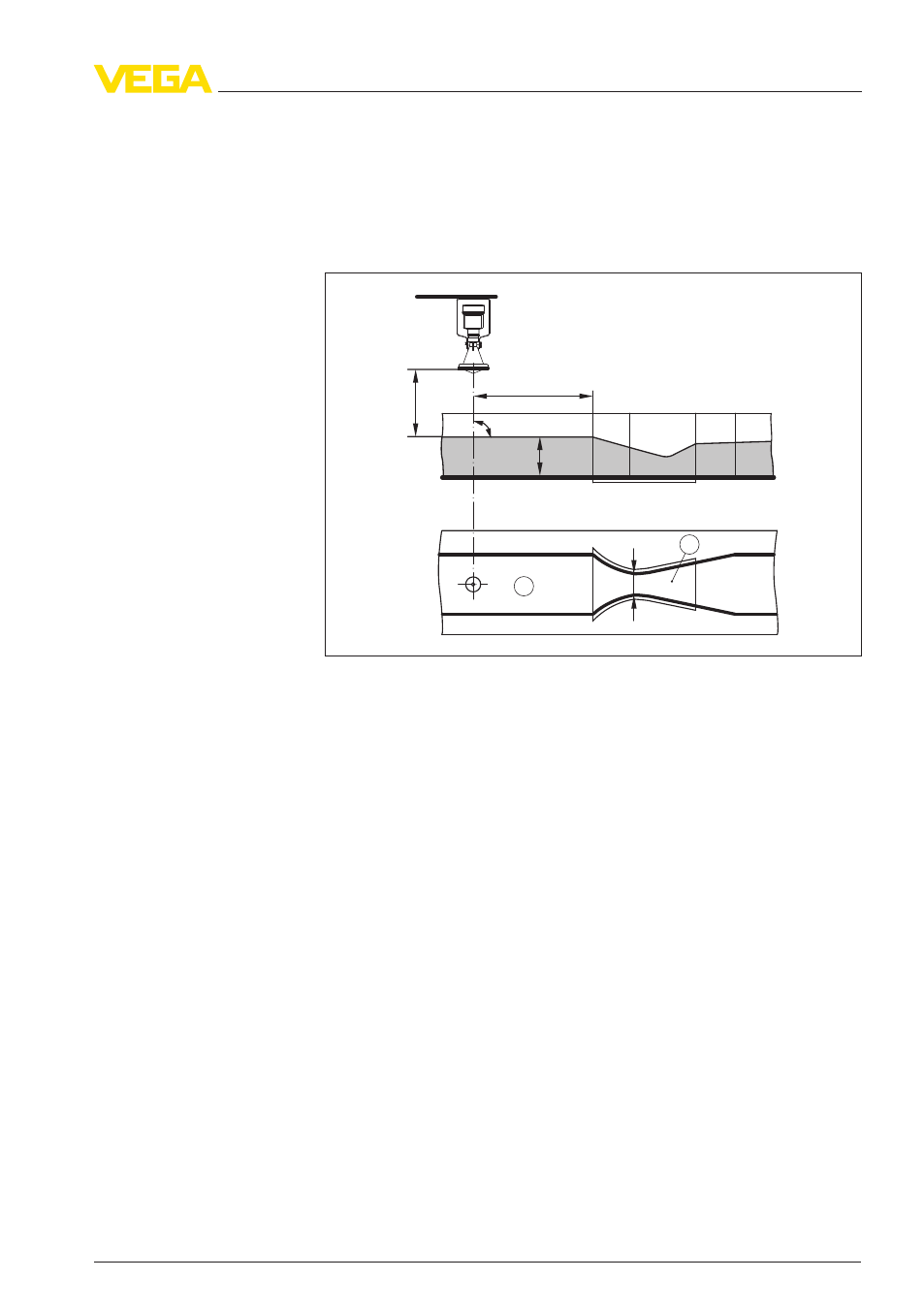

Рис. 19: Измерение расхода с лотком Хафаги-Вентури: d = минимальное
расстояние датчика; h
max.
= максимальное заполнение лотка; B =
наибольшее сужение лотка
1
Положение датчика
2
Лоток Вентури
Необходимо соблюдать следущие основные условия:
l
Установка датчика на приемной стороне
l
Установка по центру лотка и вертикально по отношению к
верхней поверхности жидкости
l
Расстояние до лотка Вентури
l
Минимальное расстояние от датчика до максимального
подъема уровня
Измерение расхода с
лотком Хафаги-Венту-
ри
VEGAPULS
61 • Разрешение в соответствии с Директивой LPR
27
4 Монтаж
