11 Приложение
VEGAFLEX 81 • 4 … 20 mA/HART - четырехпроводный
42280-R
U-130320
L
0
-2 mm (-0.079")
2 mm (0.079")
-10 mm (0.394")
5 mm (0.197")
0,15 m (5.906")
0,03 m (1.181") 0,05 m
(1.969")
1

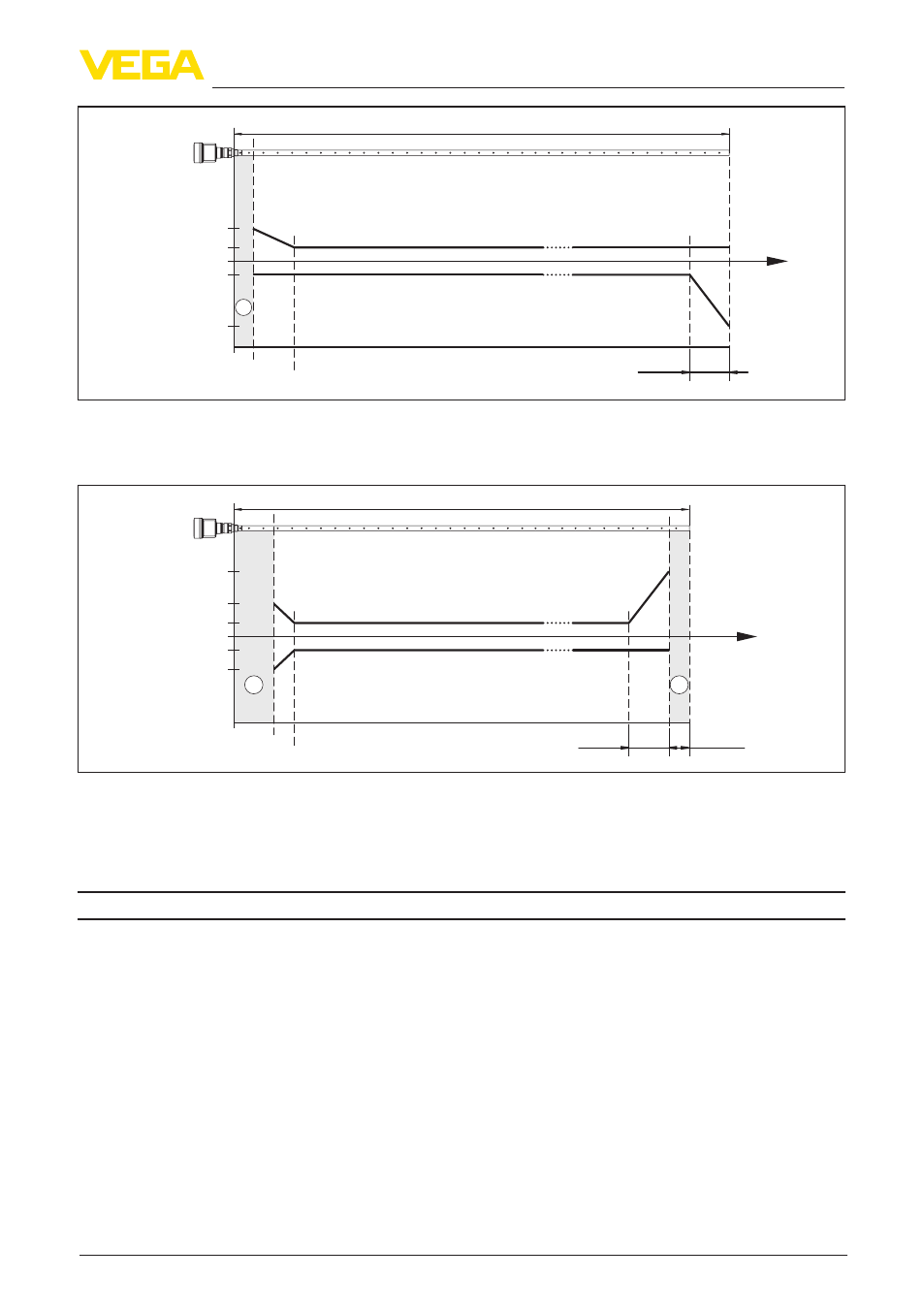

Рис. 31: Погрешность измерения VEGAFLEX 81 в коаксиальном исполнении (продукт - вода)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
L
0
-2 mm (-0.079")
2 mm (0.079")
10 mm (0.394")
5 mm (0.197")
-5 mm (-0.197")
0,15 m (5.906")
0,1 m (3.937")
0,05 m
(1.97")
0,1 m
(3.937")
1 1
Рис. 32: Погрешность измерения VEGAFLEX 81 в коаксиальном исполнении (продукт - масло)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
Воспроизводимость ≤ ±1 mm
Величины, влияющие на точность измерения
Данные для цифрового измеренного значения
Температурный дрейф - цифровой
выход
±3 мм/10 K относительно max. диапазона измерения
или max. 10 мм (0.394 in)
Дополнительная погрешность вслед-
ствие электромагнитных помех в
пределах EN 61326
< ±10 mm (< ±0.394 in)
Данные действительны дополнительно для токового выхода
Температурный дрейф (токовый
выход)
±0,03 %/10 K относительно интервала 16 mA или
max. ±0,3 %
Погрешность на токовом выходе
вследствие аналогово-цифрового
преобразования
< ±15 µA
