11 Приложение
VEGAFLEX 81 • 4 … 20 mA/HART - четырехпроводный
42280-R
U-130320
2
4
5
3
1
2
4
5
3
1

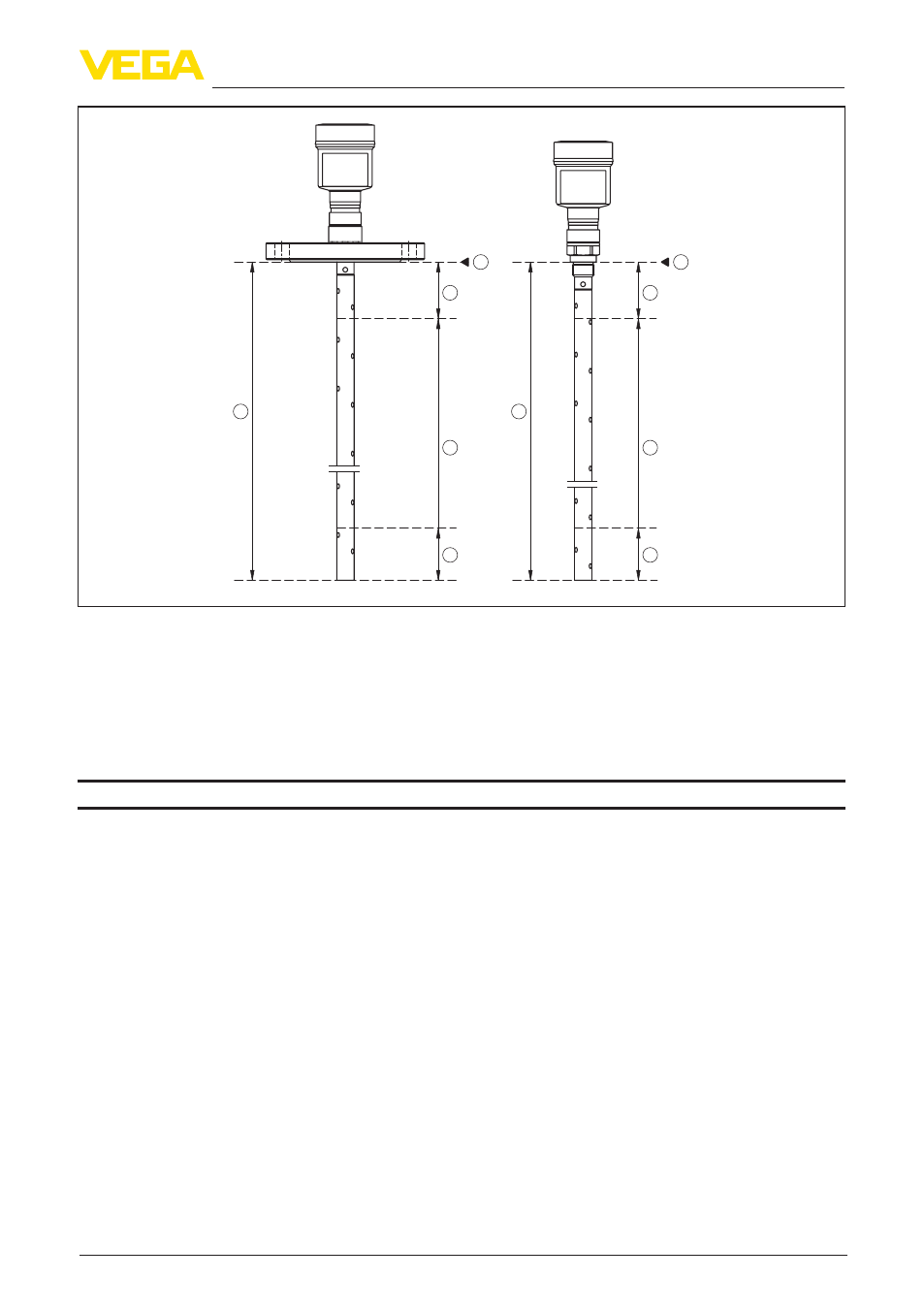

Рис. 30: Диапазоны измерения - VEGAFLEX 81
1 Базовая плоскость
2 Длина измерительного зонда L
3 Диапазон измерения (заводская установка относится к диапазону измерения на воде)
4 Верхнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный
серым)
5 Нижнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный
серым)
Выходная величина
Выходные сигналы
4 … 20 mA/HART - активный; 4 … 20 mA/HART -
пассивный
Напряжение на клеммах (пассивный
режим)
9 … 30 V DC
Защита при коротком замыкании
Имеется
Развязка по напряжению
Имеется
Разрешающая способность сигнала
0,3 µA
Сигнал неисправности - токовый
выход (устанавливаемый)
Последнее действит. измеренное значение,
≥ 21,0 mA, ≤ 3,6 mA
Макс. выходной ток
22 mA
Пусковой ток
≤ 3,6 mA
Нагрузка (4 … 20 mA/HART - актив-
ный)
< 500 Ω
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
