4 Монтаж
VEGAFLEX 81 • 4 … 20 mA/HART - четырехпроводный
42280-R
U-130320
2
6
7
3
4
5
1

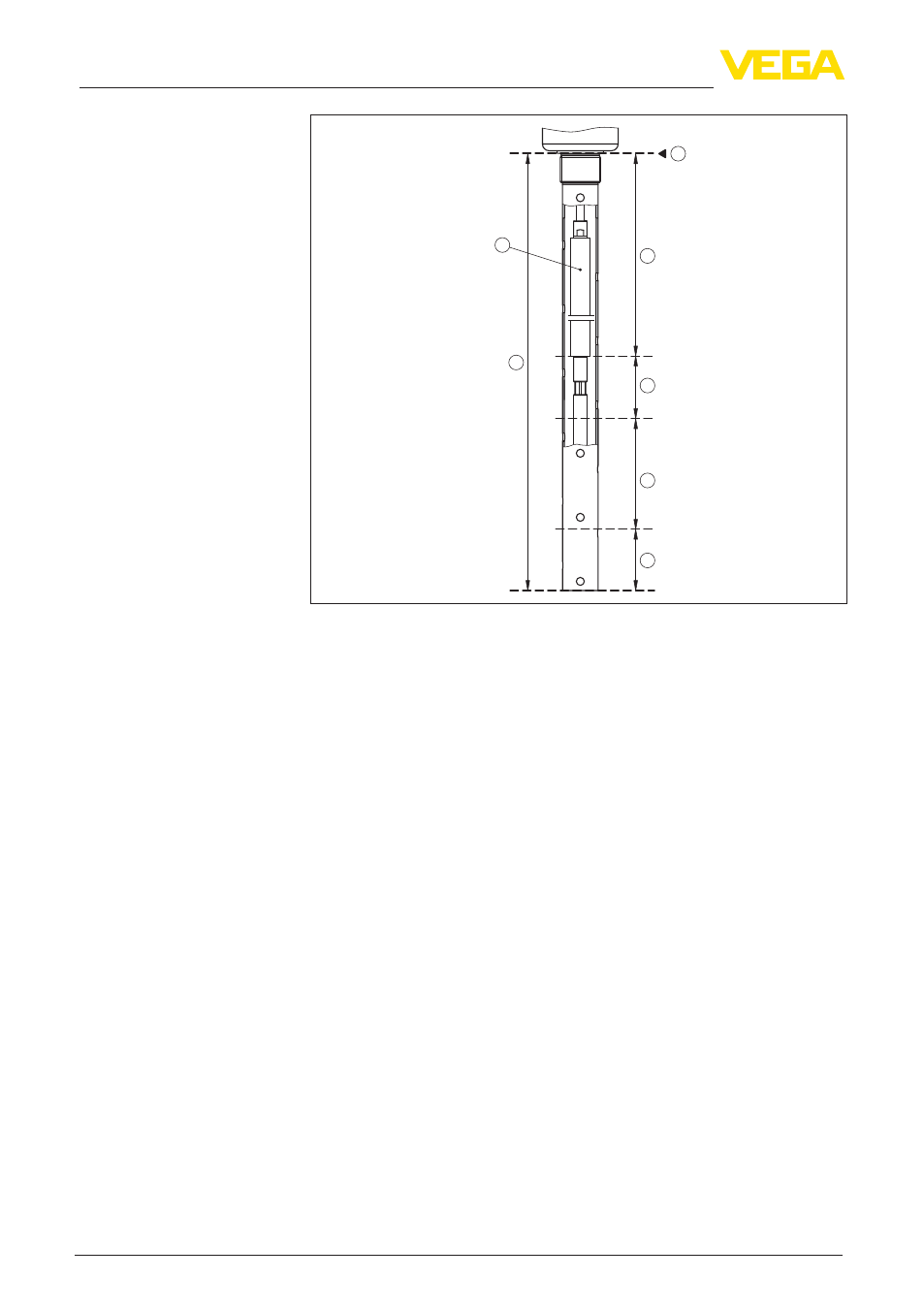

Рис. 8: Диапазоны измерения VEGAFLEX 81 с компенсацией пара
1 Базовая плоскость
2 Длина измерительного зонда L
3 Диапазон измерения
4 Верхняя мертвая зона
5 Нижняя мертвая зона
6 Дополнительное верхнее блокированное расстояние при компенсации
пара
7 Реперный отрезок для компенсации пара
