Инструкция по эксплуатации VEGA VEGAFLEX 86 4 … 20 mA_HART two-wire Coax probe With SIL qualification
Страница 85
85
12 Приложение
VEGAFLEX 86 • 4 … 20 mA/HART - двухпроводный
44231-R
U-130930
L
0
-2 mm (-0.079")
2 mm (0.079")
-10 mm (-0.394")
10 mm (0.394")
0,1 m (3.937")
0,05 m
(1.968")
0,1 m
(3.937")
0,25 m (9.842")
1
1

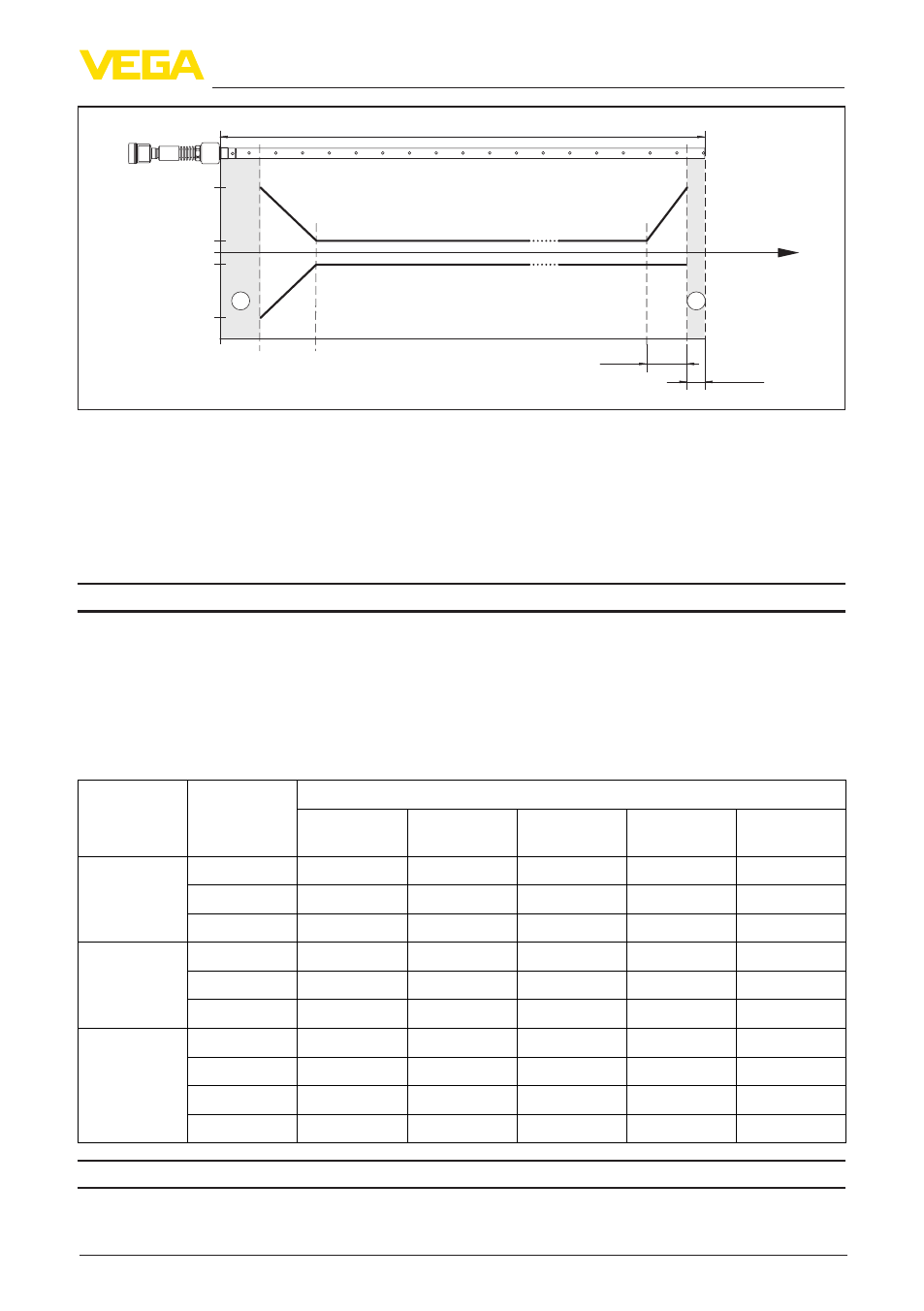

Рис. 43: Погрешность измерения VEGAFLEX 86 в коаксиальном исполнении (продукт - масло)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
Воспроизводимость
≤ ±1 mm
Сведения о точности функции безо-
пасности (SIL)
Siehe Safety Manual
Влияние газового слоя и давления на точность измерения
Скорость распространения радарного импульса в газовом или паровом слое над измеря-
емым продуктом уменьшается при высоких давлениях. Данный эффект зависит от самого
газа или пара и является особенно значительным при низких температурах.
Возникающая вследствие этих условий погрешность измерения приведена в таблице ниже.
Значения погрешности измерения даны для типичных газов и паров относительно рассто-
яния. Положительные значения означают, что измеренное расстояние слишком большое,
отрицательные значения означают, что измеренное расстояние слишком малое.
Газовая фа-
за
Температура
Давление
10 bar
(145 psig)
50 bar
(725 psig)
100 bar
(1450 psig)
200 bar
(2900 psig)
400 bar
(5800 psig)
Воздух
20 °C/68 °F
0.22 %
1.2 %
2.4 %
4.9 %
9,5 %
200 °C/392 °F 0.13 %
0.74 %
1.5 %
3.0 %
6,0 %
400 °C/752 °F 0.08 %
0.52 %
1.1 %
2.1 %
4,2 %
Водород
20 °C/68 °F
0.10 %
0.61 %
1.2 %
2.5 %
4.9 %
200 °C/392 °F 0.05 %
0.37 %
0.76 %
1.6 %
3,1 %
400 °C/752 °F 0.03 %
0.25 %
0.53 %
1.1 %
2,2 %
Водяной пар
(насыщенный
пар)
100 °C/212 °F -
-
-
-
-
180 °C/356 °F 2.1 %
-
-
-
-
264 °C/507 °F 1.44 %
9.2 %
-
-
-
366 °C/691 °F 1.01 %
5.7 %
13.2 %
76.0 %
-
Характеристики измерения и рабочие характеристики
Время измерительного цикла
< 500 ms
