Инструкция по эксплуатации VEGA VEGAFLEX 86 4 … 20 mA_HART two-wire Coax probe With SIL qualification
Страница 83
83
12 Приложение
VEGAFLEX 86 • 4 … 20 mA/HART - двухпроводный
44231-R
U-130930
L
0
-2 mm (-0.079")
2 mm (0.079")
-10 mm (-0.394")
5 mm (0.197")
-5 mm (-0.197")
0,15 m (5.906")
0,03 m (1.18")
0,1 m
(3.937")
1

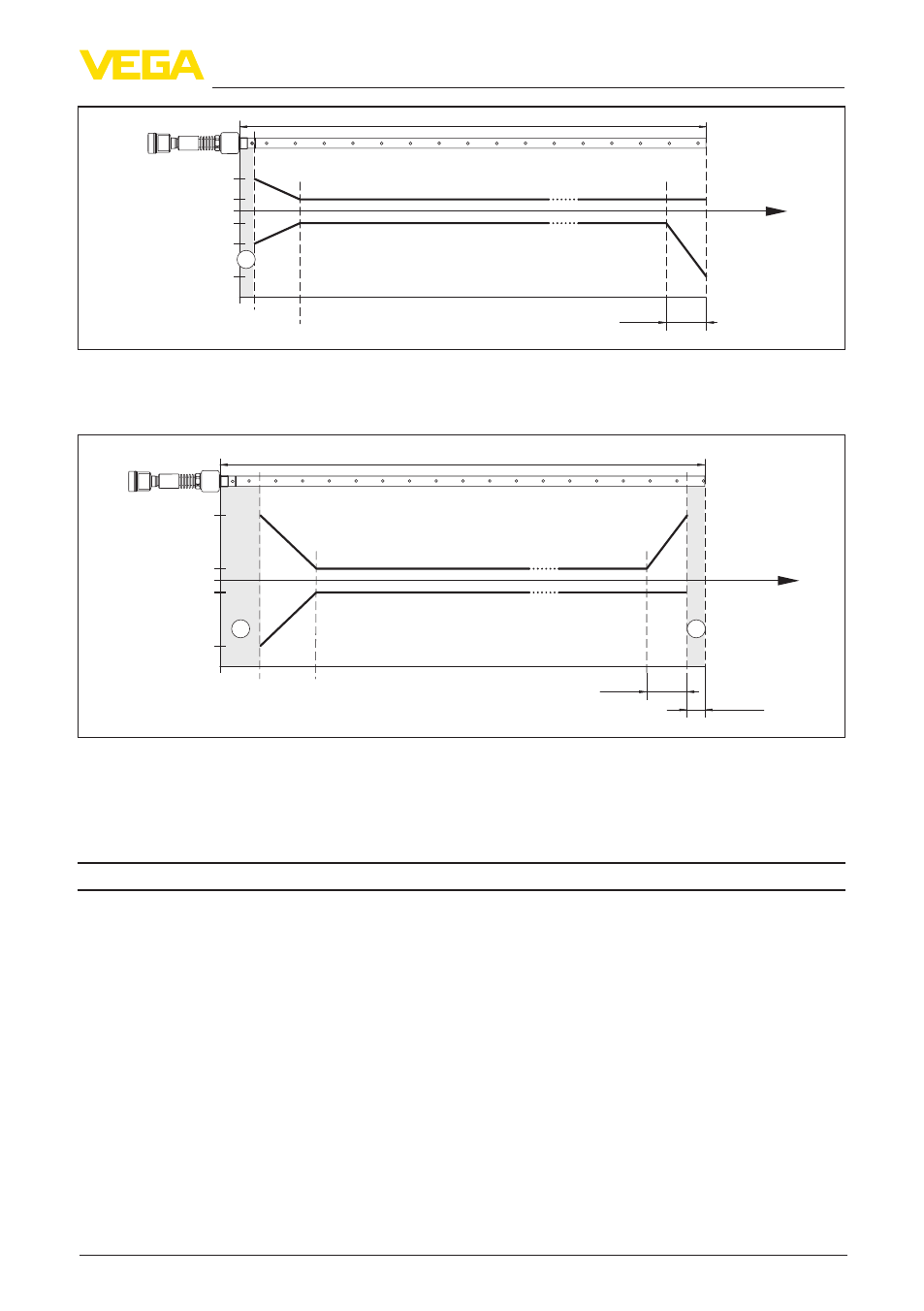

Рис. 40: Погрешность измерения VEGAFLEX 86 в коаксиальном исполнении (продукт - вода)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
L
0
-2 mm (-0.079")
2 mm (0.079")
-10 mm (-0.394")
10 mm (0.394")
0,1 m (3.937")
0,05 m
(1.968")
0,1 m
(3.937")
0,25 m (9.842")
1
1
Рис. 41: Погрешность измерения VEGAFLEX 86 в коаксиальном исполнении (продукт - масло)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
Воспроизводимость
≤ ±1 mm
Точность измерения (по DIN EN 60770-1)
Эталонные условия процесса по DIN EN 61298-1
Ʋ Температура
+18 … +30 °C (+64 … +86 °F)
Ʋ Относительная влажность
45 … 75 %
Ʋ Давление воздуха
+860 … +1060 mbar/+86 … +106 kPa
(+12.5 … +15.4 psig)
Эталонные условия монтажа
Ʋ Мин. расстояние до конструкций
> 500 mm (19.69 in)
Ʋ Емкость
металл., ø 1 м (3.281 ft), монтаж по центру,
присоединение заподлицо с крышей емкости
Ʋ Среда
Вода/масло (диэлектрическая проницаемость ~2,0)
7)
7)
При измерении межфазного уровня = 2,0
