5 Подключение к источнику питания
VEGAFLEX 86 • 4 … 20 mA/HART - двухпроводный
44231-R
U-130930
5.7 Дополнительные блоки электроники
Для вывода второго измеренного значения можно применять
дополнительную электронику - второй токовый выход.
Оба токовых выхода пассивные и должны получать питание.
Второй токовый выход (II) не может применяться в системах
безопасности, соответствующих SIL.
1
2
+
( )
(-)
I
4...20mA
I I
4...20mA
7
8
+
( )
(-)
3
1
2

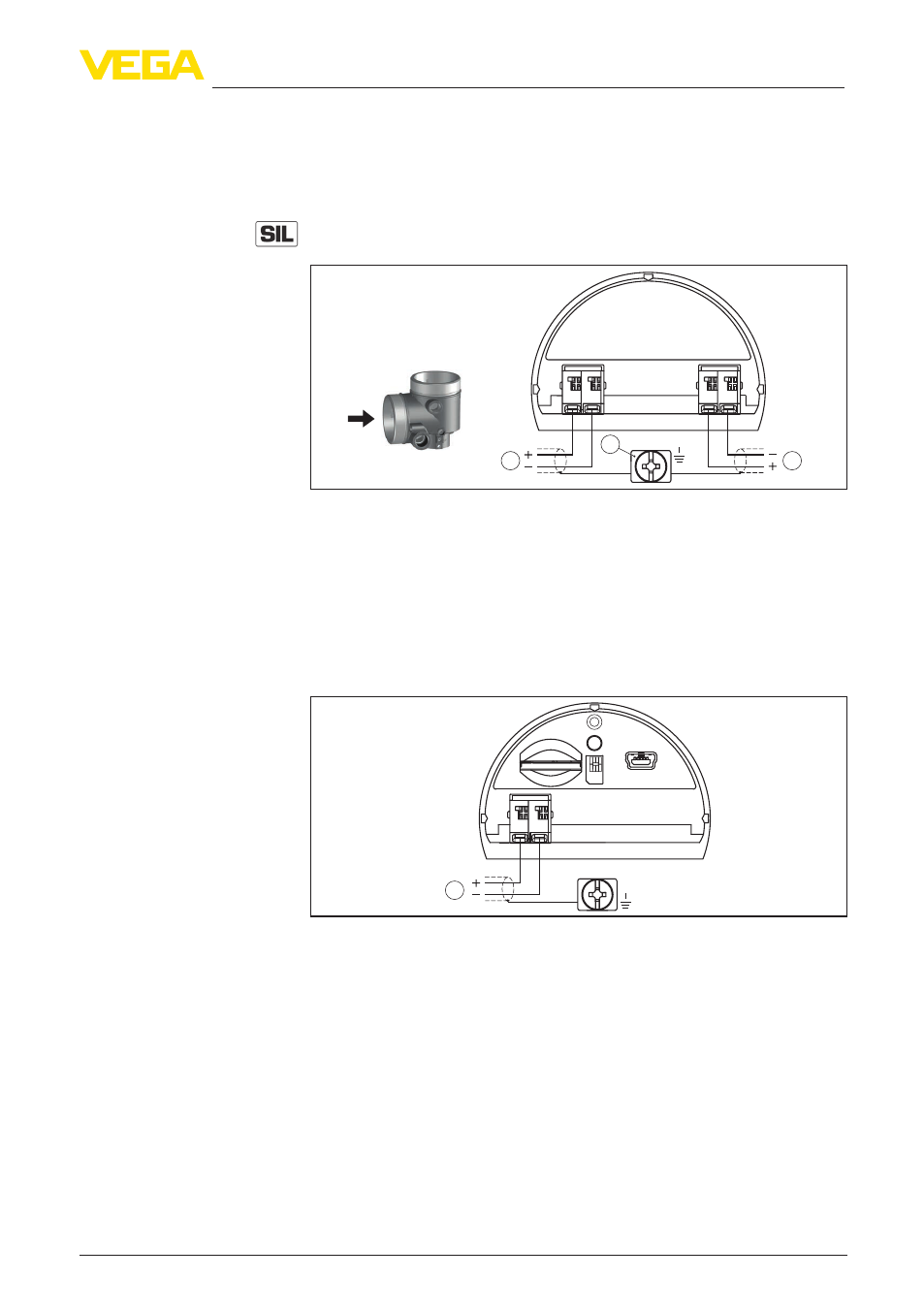

Рис. 20: Отсек подключения в двухкамерном корпусе, дополнительная
электроника - второй токовый выход
1 Первый токовый выход (I) - питание и выход сигнала (HART)
2 Второй токовый выход (II) - питание и выход сигнала (без HART)
3 Клемма заземления для подключения экрана кабеля
Модуль мобильной связи PLICSMOBILE предназначен для
передачи измеренных значений и удаленного параметрирования
через GSM/GPRS.
1
USB
Status
Test
SIM-Card
1
2
+
( )
(-)
Рис. 21: Отсек подключения встроенного модуля мобильной связи
PLICSMOBILE
1 Питание
Подробную информацию см. в Инструкции "Модуль мобильной
связи GSM/GPRS PLICSMOBILE".
5.8 Фаза включения
После подключения к источнику питания или после
восстановления напряжения в течение прибл. 30 секунд
выполняется самопроверка устройства:
•
Внутренняя проверка электроники
Дополнительная
электроника - Второй
токовый выход
Дополнительная
электроника - модуль
мобильной связи
PLICSMOBILE
