19
Основные операции

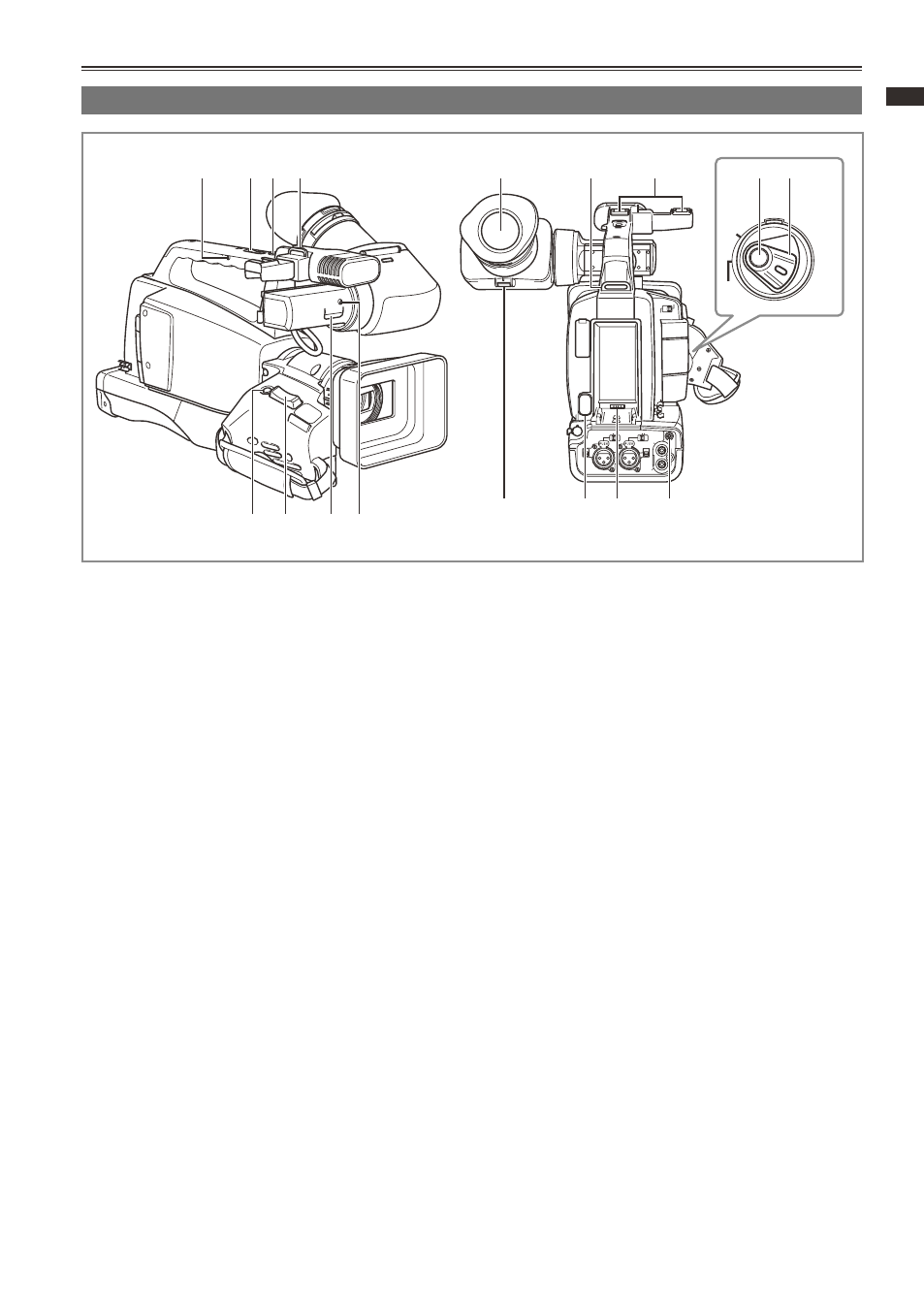

Описание компонентов
Передняя и задняя панели
VIDEO
COMPONENT
ON
LINE
MIC
LINE
MIC
OFF
OFF
AUDIO
IN
AUDIO
OUT
MIC+48V
ON
MIC+48V
CH 1
CH 2
CH 2
CH 1
OFF
ON
POWER
6
7
14 15
13
16
5
8
4
1
10
11 12
4
9
2 3
1 Переключатель HANDLE ZOOM (стр. 38)
2 Рычаг HANDLE ZOOM (стр. 38)
3 Кнопка START/STOP для настройки
вручную (стр. 10, 59, часть 2)
4 Отверстие для прикрепления наплечного
ремня (стр. 26)
5 Кнопка REC CHECK/PHOTO SHOT
(стр. 37, стр. 31, часть 2)
6 Рычажок ZOOM (стр. 38)
7 Датчик пульта ДУ (стр. 28)
8 Сигнальная лампа (Передний) (стр. 29)
9 Видоискатель (стр. 31)
10 Подставка для дополнительных
принадлежностей
11 Кнопка START/STOP (стр. 36)
12 Переключатель POWER (стр. 29)
13 Кнопка блокировки (стр. 32)
14 Кнопка для извлечения аккумулятора
(стр. 25)
15 Отсек для аккумулятора (стр. 25)
16 Сигнальная лампа (Задний) (стр. 29)
