89
Глав
а 2. Операции в ре
жиме DV

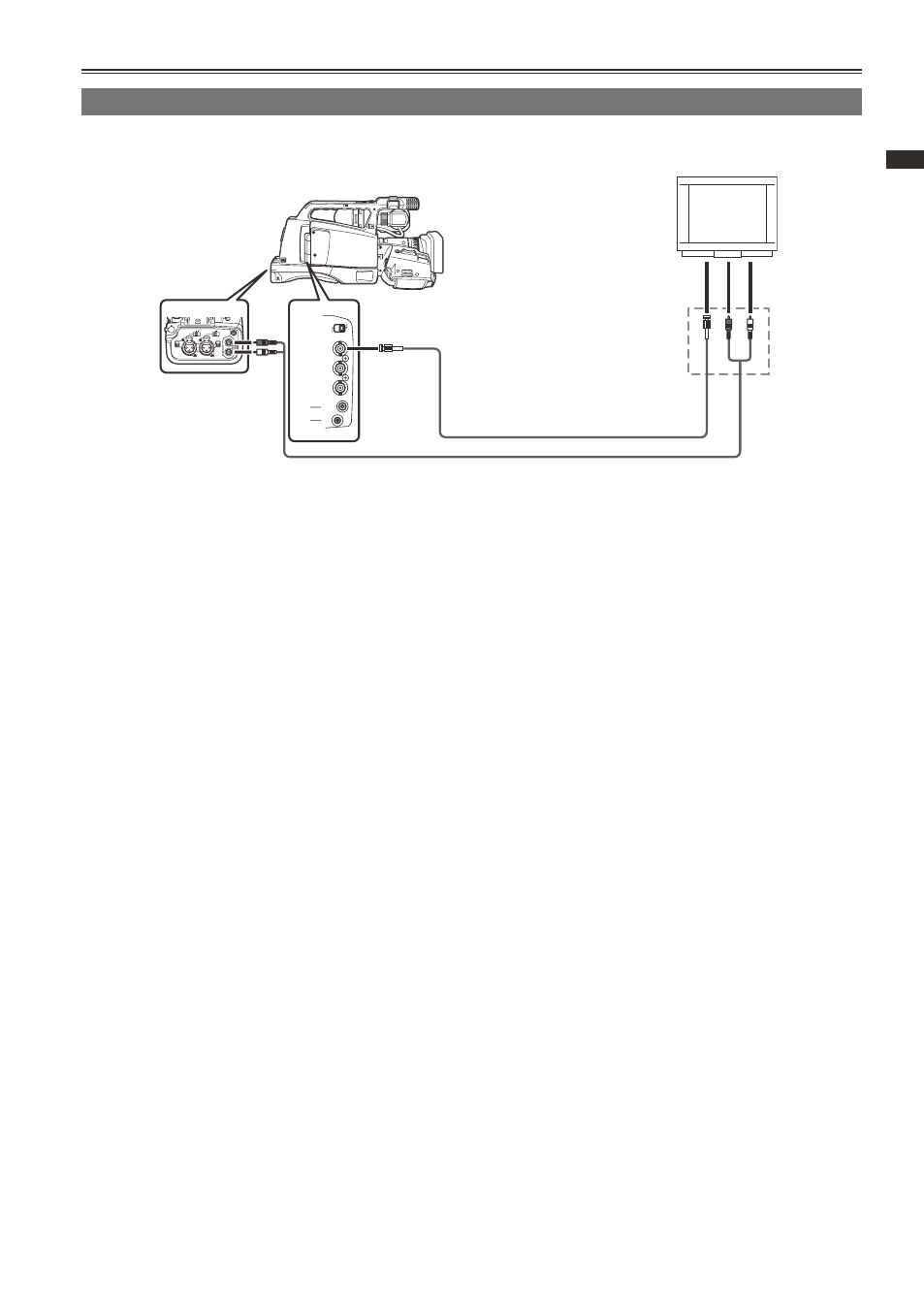

Телевизор/монитор
Показаны выходные сигналы только с видеокамеры.
VIDEO
COMPONENT
OUTPUT
CAMREMOTE
ZOOM
S/S
FOCUS
IRIS
Y/
VIDEO
P
B
P
R
ON
LINE
MIC
LINE
MIC
OFF
OFF
AUDIO
IN
AUDIO
OUT
MIC+48V
ON
MIC+48V
CH 1
CH 2
CH 2
CH 1
Аудиокабель (дополнительная принадлежность)
Видеокабель (дополнительная принадлежность)
Подсоедините эти кабели к
разъемам на телевизоре.
Телевизор/монитор
При выводе выходных видео- и аудиосигналов с видеокамеры на внешнее устройство
■
необходимо подключить камеру к входным разъемам внешнего устройства.
Поскольку компонентный разъем предназначен только для вывода изображений, должен быть
•
одновременно подключен аудиокабель. (Подключите кабель к разъему аудиовхода компонентного
разъема. Более подробную информацию о подключении смотрите в руководстве к телевизору.)
На камере имеется компонентный разъем типа BNC. Для подключения кабеля используйте
•
штырьковый разъем BNC (приобретается дополнительно).
Вывод сигнала на выходы COMPONENT OUT и VIDEO OUT
■
Одновременный вывод сигналов из двух выходов COMPONENT OUT и VIDEO OUT невозможен.
•
Выход назначается путем выбора разъема с помощью переключателя OUTPUT.
