Подсоединение внешних устройств (продолжение)
Телевизор/монитор

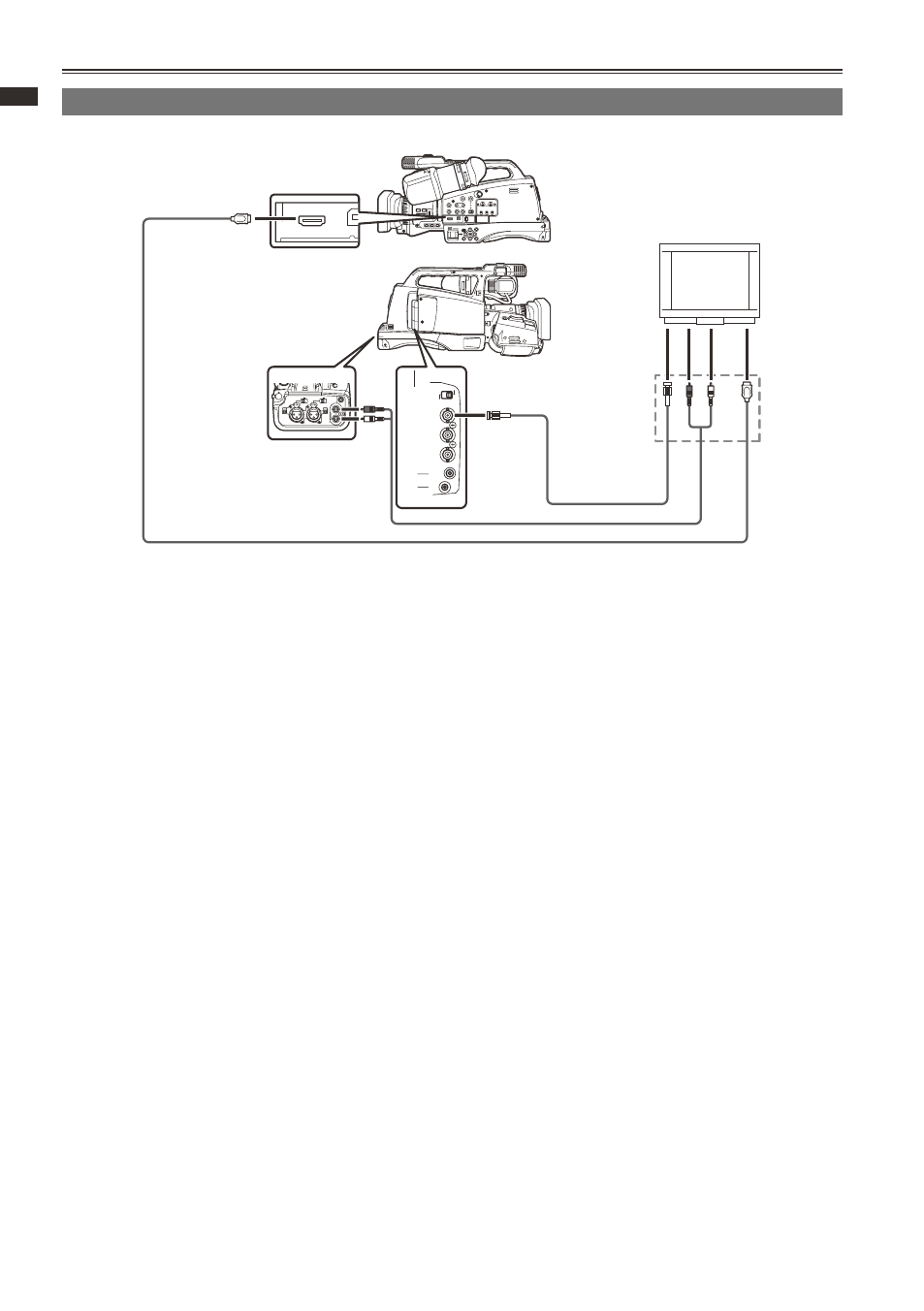

Показаны выходные сигналы только с видеокамеры.
VIDEO
COMPONENT
OUTPUT
CAMREMOTE
ZOOM
S/S
FOCUS
IRIS
Y/
VIDEO
P
B
P
R
ON
LINE
MIC
LINE
MIC
OFF
OFF
AUDIO
IN
AUDIO
OUT
MIC+48V
ON
MIC+48V
CH 1
CH 2
CH 2
CH 1
Кабель HDMI (дополнительная
принадлежность)
Аудиокабель (дополнительная
принадлежность)
Видеокабель
(дополнительная
принадлежность)
Подсоедините
эти кабели к
разъемам на
телевизоре.
Телевизор/
монитор
При выводе выходных видео- и аудиосигналов с видеокамеры на внешнее устройство
■
необходимо подключить камеру к входным разъемам внешнего устройства.
Рекомендуется использовать кабель HDMI производства Panasonic.
•
Если одновременно подсоединены как кабель HDMI, так и кабель VIDEO OUT, приоритет будет
•
иметь выход HDMI. Одновременный выход невозможен.
Это изделие несовместимо со стандартом VIERA Link.
•
Поскольку компонентный разъем предназначен только для вывода изображений, должен быть
•
одновременно подключен аудиокабель. (Подключите кабель к разъему аудиовхода компонентного
разъема. Более подробную информацию о подключении смотрите в руководстве к телевизору.)
На камере имеется компонентный разъем типа BNC. Для подключения кабеля используйте
•
штырьковый разъем BNC (приобретается дополнительно).
Выходной сигнал идет с выходных разъемов HDMI, COMPONENT OUT, и VIDEO OUT.
■
При одновременном подсоединении кабелей HDMI и COMPONENT или VIDEO приоритетным
•
является выход HDMI.
Одновременный вывод сигналов из двух выходов COMPONENT OUT и VIDEO OUT невозможен.
•
Выход назначается путем выбора разъема с помощью переключателя OUTPUT.
