Страница 82
1200
927
500
750
250
12
18
16
9,6
14
20
15,1
22
24
26
28
30
32
34
36
Ω
V
1
4
2
3

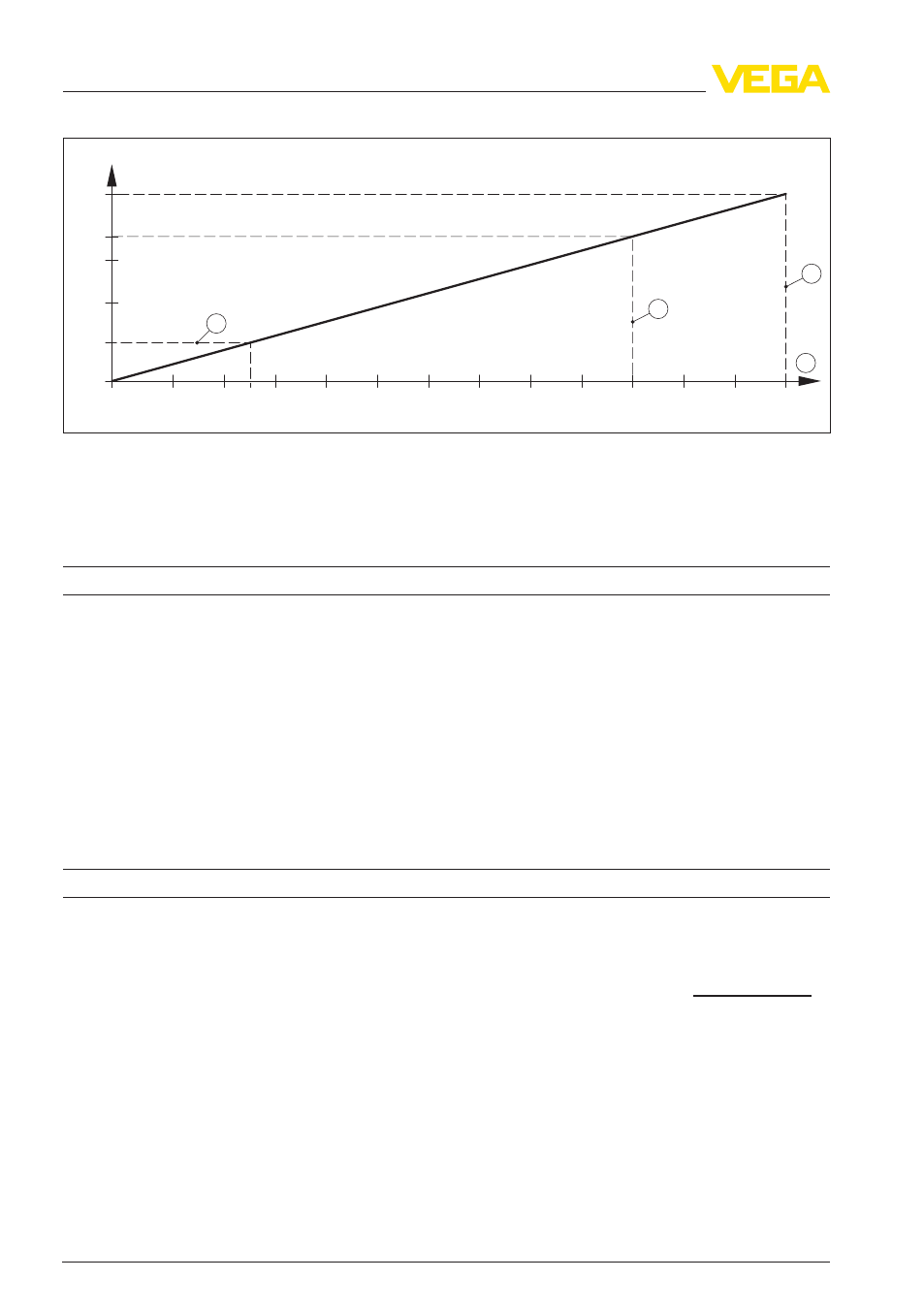

Рис. 53: Диаграмма напряжения
1
Нагрузка HART
2
Предел напряжения для устройства Ex-ia
3
Предел напряжения для устройства без взрывозащиты/устройства Ex d
4
Рабочее напряжение
Защита
Степень защиты (в зависимости от исполнения корпуса)
-
Пластиковый корпус
IP
66/IP 67
-
Алюминиевый корпус; корпус из не-
ржавеющей стали (точное литье);
корпус из нержавеющей стали (элек-
трополированный)
IP
66/IP 68 (0,2 bar)
9)
-
Корпус из алюминия или нерж. стали
(
точное литье) - вариант
IP
66/IP 68 (1 bar)
Категория перенапряжений
III
Класс защиты
II
Разрешения
Устройства с разрешениями на применение, в зависимости от исполнения, могут иметь
отличающиеся технические данные.
Для таких устройств следует учитывать соответствующую документацию, поставляемую
вместе с устройством. Данную документацию также можно скачать с сайта www.vega.com
через "VEGA Tools" и "serial number search" либо через "Downloads" и "Approvals".
9)
Условием соблюдения данной степени защиты является применение
подходящего кабеля и правильный монтаж.
