5 схема подключения для двухкамерного корпуса exd, 5 схема подключения для двухкамерного корпуса ex d – Инструкция по эксплуатации VEGA VEGAPULS 61 (≥ 2.0.0 - ≥ 4.0.0) 4 … 20 mA_HART - two-wire Approval according to LPR radio standard
Страница 33
Advertising
1
Bus
USB
Status
Test
SIM-Card
1
2
+
( )
(-)

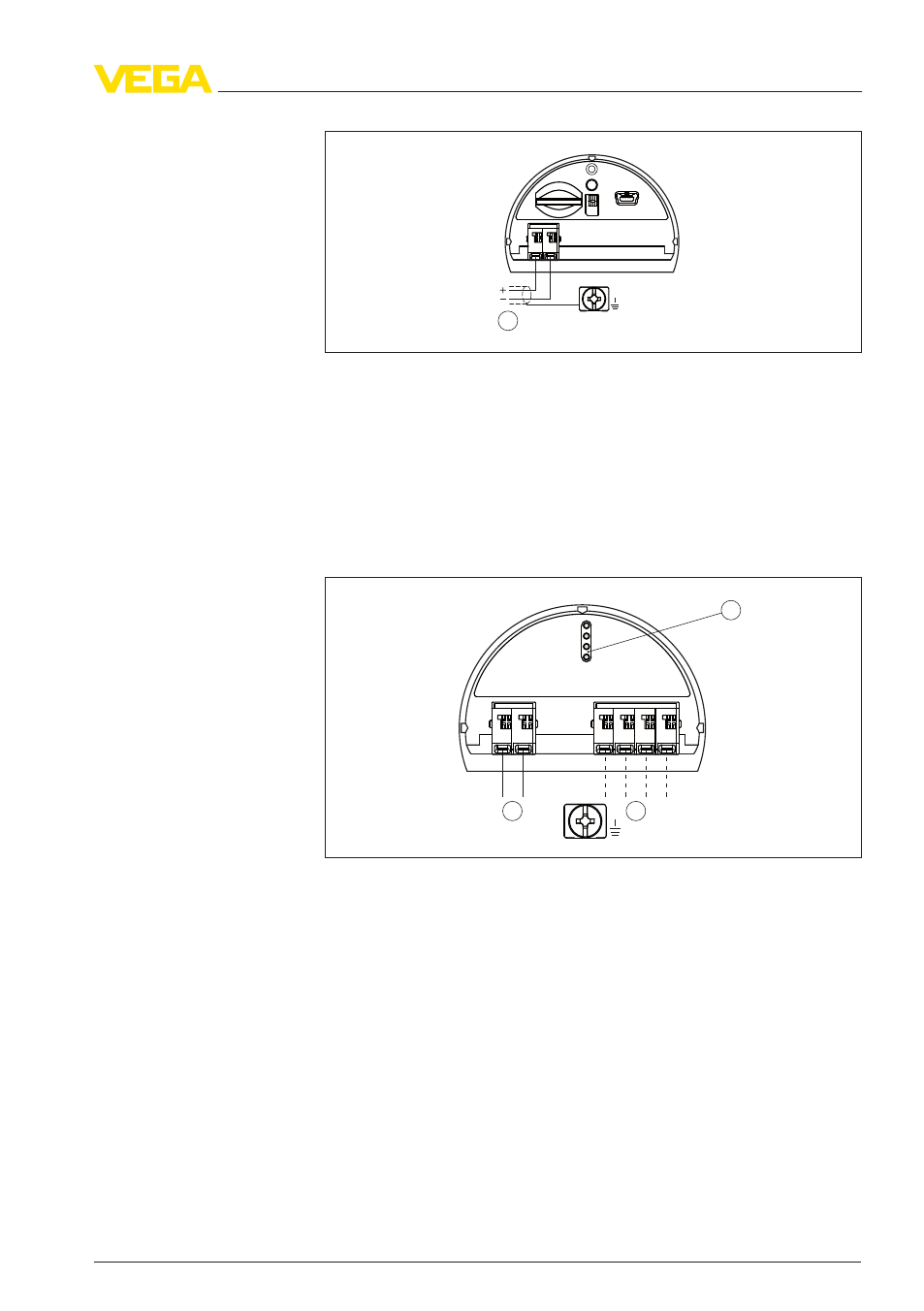

Рис. 24: Подключение модуля мобильной связи к питанию
1
Питание
Подробную информацию см. в Инструкции "Модуль мобильной
связи GSM/GPRS PLICSMOBILE".
5
.5
Схема подключения для двухкамерного
корпуса Ex d
5
6
7
8
1
2
+
( )
(-)
3
1
2
4...20mA
Рис. 25: Отсек электроники (двухкамерный корпус)
1
Внутреннее соединение с отсеком подключения
2
Для модуля индикации и настройки или интерфейсного адаптера
3
Внутреннее соединение с разъемом для выносного блока индикации
и настройки (вариант)
Отсек подключения
встроенного модуля
мобильной связи
PLICSMOBILE
Отсек электроники
VEGAPULS
61 • Разрешение в соответствии с Директивой LPR
33
5 Подключение к источнику питания
41713
-RU
-120319
