5
.6
Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2

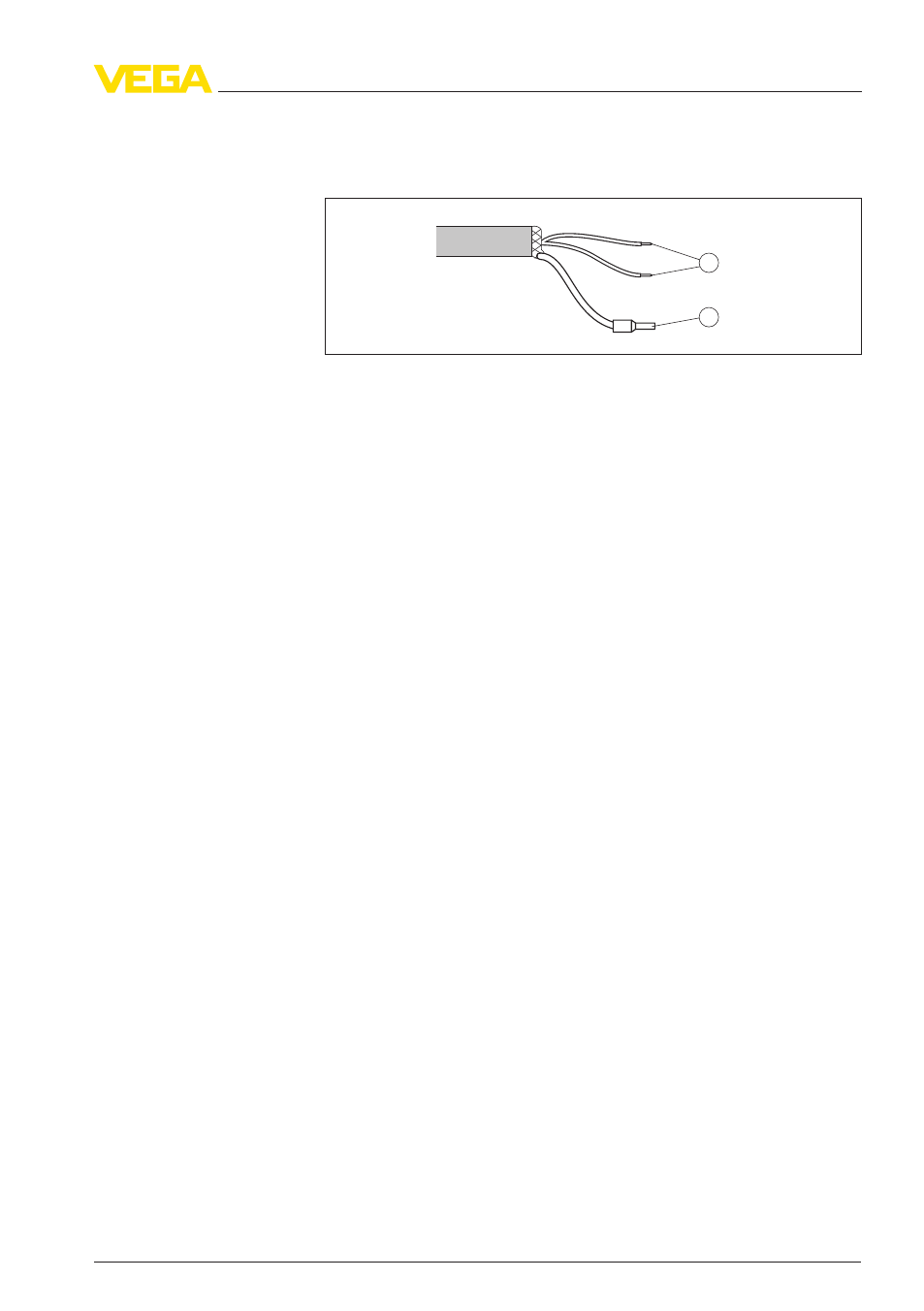

Рис. 28: Назначение проводов постоянно подключенного соединительного
кабеля
1
Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2
Экранирование
5
.7
Фаза включения
После подключения к источнику питания или после восстано-
вления напряжения в течение прибл. 30 секунд выполняется
самопроверка устройства:
l
Внутренняя проверка электроники
l
Индикация типа устройства, версии аппаратного и про-
граммного обеспечения, обозначения места измерения (на
дисплее или ПК)
l
Индикация сообщения о статусе "F 105 Идет поиск изме-
ренного значения" на дисплее или ПК
l
Кратковременный скачок выходного сигнала до установлен-
ного токового значения отказа
Как только будет найдено действительное измеренное значение,
на линии сигнала выдается соответствующий ток (значение тока
соответствует текущему уровню и уже выполненным установкам,
например заводской установке).
Назначение проводов
соединительного кабе-
ля
VEGAPULS
61 • Разрешение в соответствии с Директивой LPR
35
5 Подключение к источнику питания
41713
-RU
-120319
