10 Приложение
VEGABAR 86 • HART и аккумуляторный блок
45040-R
U-131205
VEGABAR 86, гигиеническое присоединение
ø 78 mm (3.07")
ø 92 mm (3.62")
51 mm (2.01"
)
L
51 mm (2.01"
)
L
ø 64 mm
(2.52")
ø 8 mm
(0.32")
153 mm (6.02"
)
1 2
ø 32 mm
(1.26")

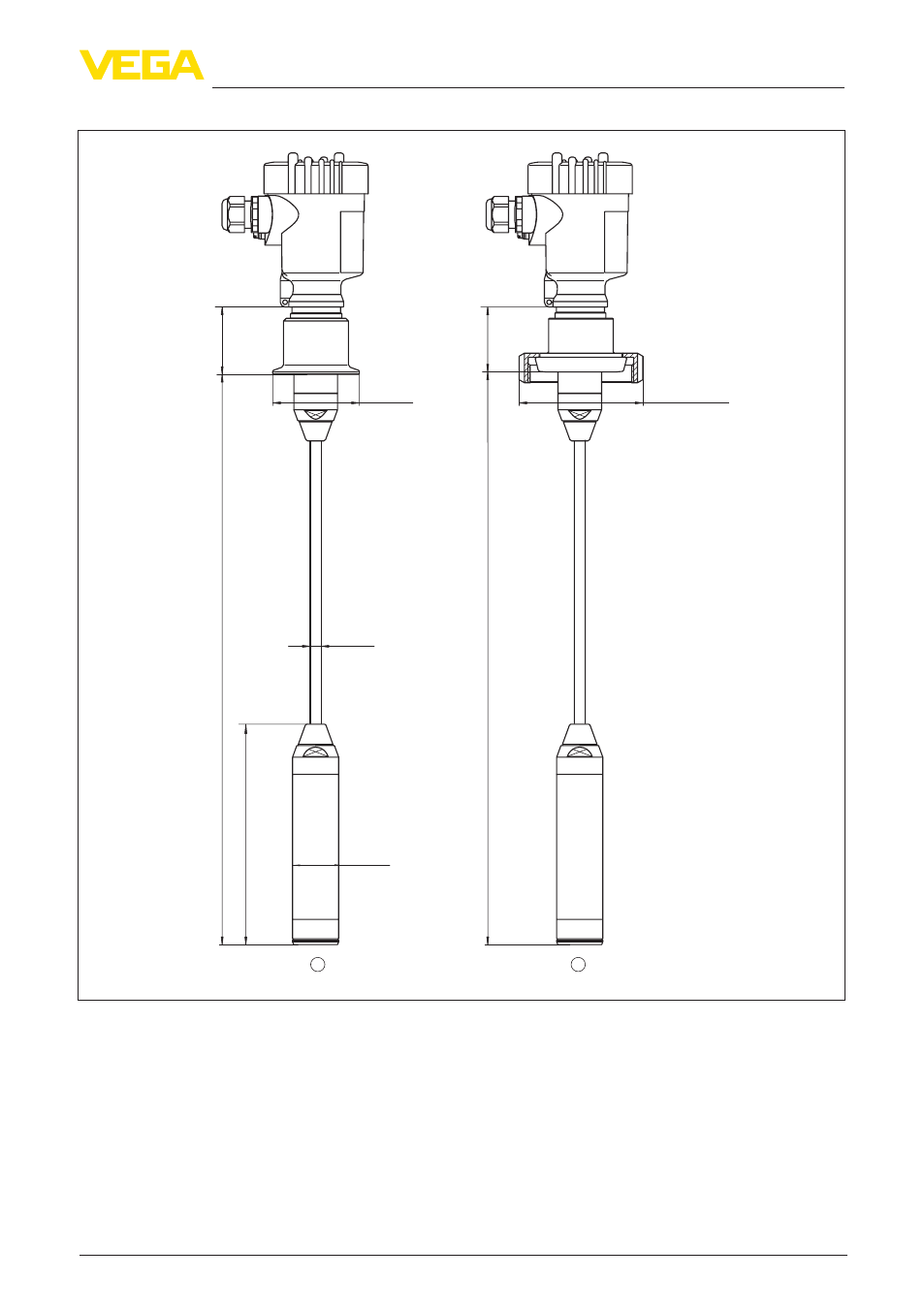

Рис. 24: VEGABAR 86 гигиенические типы присоединения
1 Clamp 2" (ø64 mm) PN16 DIN 32676, ISO 2852/316L
2 Накидная гайка DN 50
