Инструкция по эксплуатации VEGA VEGABAR 86 HART and accumulator pack - Operating Instructions
Страница 25
25

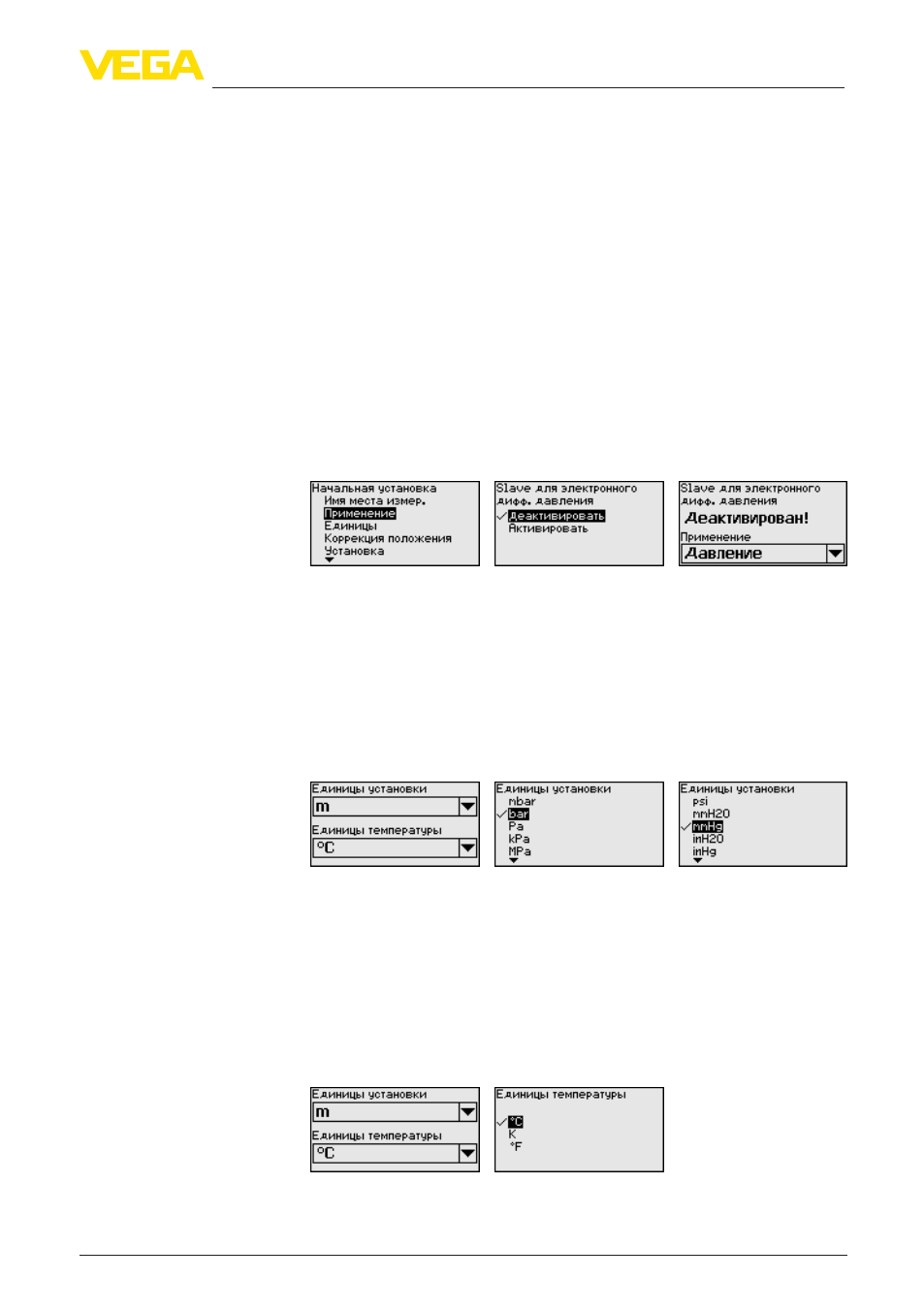

6 Начальная установка с помощью модуля индикации и настройки
VEGABAR 86 • HART и аккумуляторный блок
45040-R
U-131205
Если был подключен ведомый датчик (Slave), подтвердите это
выбором "Активировать".
Если ведомый датчик не подключен, подтвердите это выбором
"Деактивировать".
VEGABAR 86 может применяться для измерения давления
процесса и уровня. Заводской установкой является измерение
давления процесса. Переключение выполняется через
операционное меню.
VEGABAR 86 в соединении с ведомым датчиком может
применяться для измерения дифференциального давления,
расхода, плотности и уровня раздела фаз. Заводская установка
- измерение дифференциального давления. Переключение
выполняется через операционное меню.
В следующих параграфах описан порядок настройки.
Необходимые шаги настройки выполняются в зависимости от
выбранного применения.
После ввода необходимых параметров сохранить установку
нажатием [OK] и с помощью клавиш [ESC] и [->] перейти к
следующему пункту меню.
В этом меню задаются единицы, в которых будет выполняться
установка устройства. Заданные здесь единицы будут
индицироваться в меню "Установка Min. (нуль)" и "Установка Max.
(диапазон)".
Единицы установки:
Если для установки измерения уровня задаются единицы
высоты, то затем потребуется дополнительно ввести плотность
измеряемой среды.
Дополнительно задаются единицы температуры для устройства.
Заданные здесь единицы будут индицироваться в меню
"Пиковые значения температуры измерительной ячейки",
"Пиковые значения температуры электроники", а также "HART-
переменные".
Единицы температуры:
Начальная установка -
Единицы
