10 Приложение
VEGABAR 86 • HART и аккумуляторный блок
45040-R
U-131205
Категория перенапряжений
III
Класс защиты
II
Разрешения
Устройства с разрешениями на применение, в зависимости от исполнения, могут иметь
отличающиеся технические данные.
Для таких устройств следует учитывать соответствующую документацию, поставляемую
вместе с устройством. Данную документацию также можно скачать с сайт
через "VEGA Tools", а также через Zulassungen".
10.2 Размеры
На следующих чертежах показаны только некоторые из возможных исполнений. Чертежи с
размерами можно также загрузить с сайта Downloads" и"Drawings".
На чертежах устройства показаны с однокамерным корпусом, однако в данном случае они
имеют исполнение с двухкамерным корпусом:
Корпус
2
1
ø 79 mm
(3.11")
~ 84 mm
(3.31")
M16x1,5
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 87 mm
(3.43")
M16x1,5
ø 84 mm
(3.31")
120 mm (4.72"
)
M20x1,5/
½ NPT

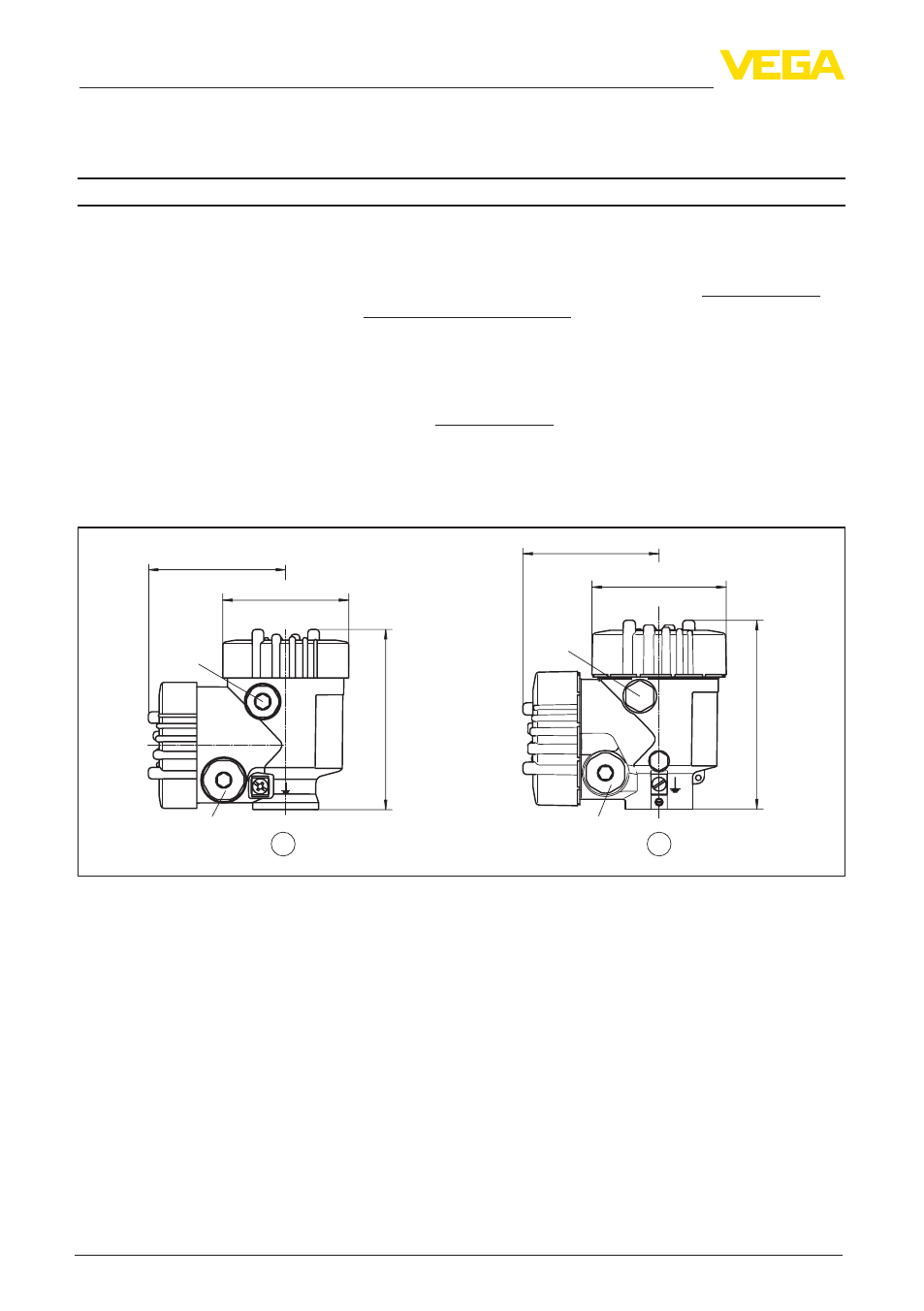

Рис. 19: Размеры корпуса - с установленным модулем индикации и настройки корпус выше на 9 мм
(0.35 in)
1 Пластиковый корпус
2 Корпус из алюминия или нержавеющей стали
