11 Приложение
VEGABAR 86 • 4 … 20 mA
45506-R
U-131107
Нагрузка
Нагрузку см. в п. "Питание"
Демпфирование (63 % входной вели-
чины), устанавливаемое
0 … 999 s
Индицируемое значение - модуль индикации и настройки
2)
Ʋ Индицируемое значение 1
Давление в bar/mbar
Ʋ Индицируемое значение 2
Давление в bar/mbar
Выходная величина - второй токовый выход
Данные по рабочему напряжению см. в п. "Питание"
Выходной сигнал
4 … 20 mA (пассивный)
Диапазон выходного сигнала
3,8 … 20,5 mA (заводская установка)
Разрешающая способность сигнала
0,3 µA
Сигнал неисправности - токовый
выход (устанавливаемый)
Последнее действит. измеренное значение, ≥ 21 mA,
≤ 3,6 mA
Макс. выходной ток
21,5 mA
Пусковой ток
≤ 10 mA в течение 5 мс после включения, ≤ 3,6 mA
Нагрузка
Сопротивление нагрузки см. в п. "Питание"
Демпфирование (63 % входной вели-
чины), устанавливаемое
0 … 999 s
Динамическая характеристика выхода
Время запуска прибл.
10 s
Динамические параметры, в зависимости от заполняющей среды, температуры или изоли-
рующей диафрагмы
90 %
100 %
10 %
t
t
T
A
t
t
S
2
1

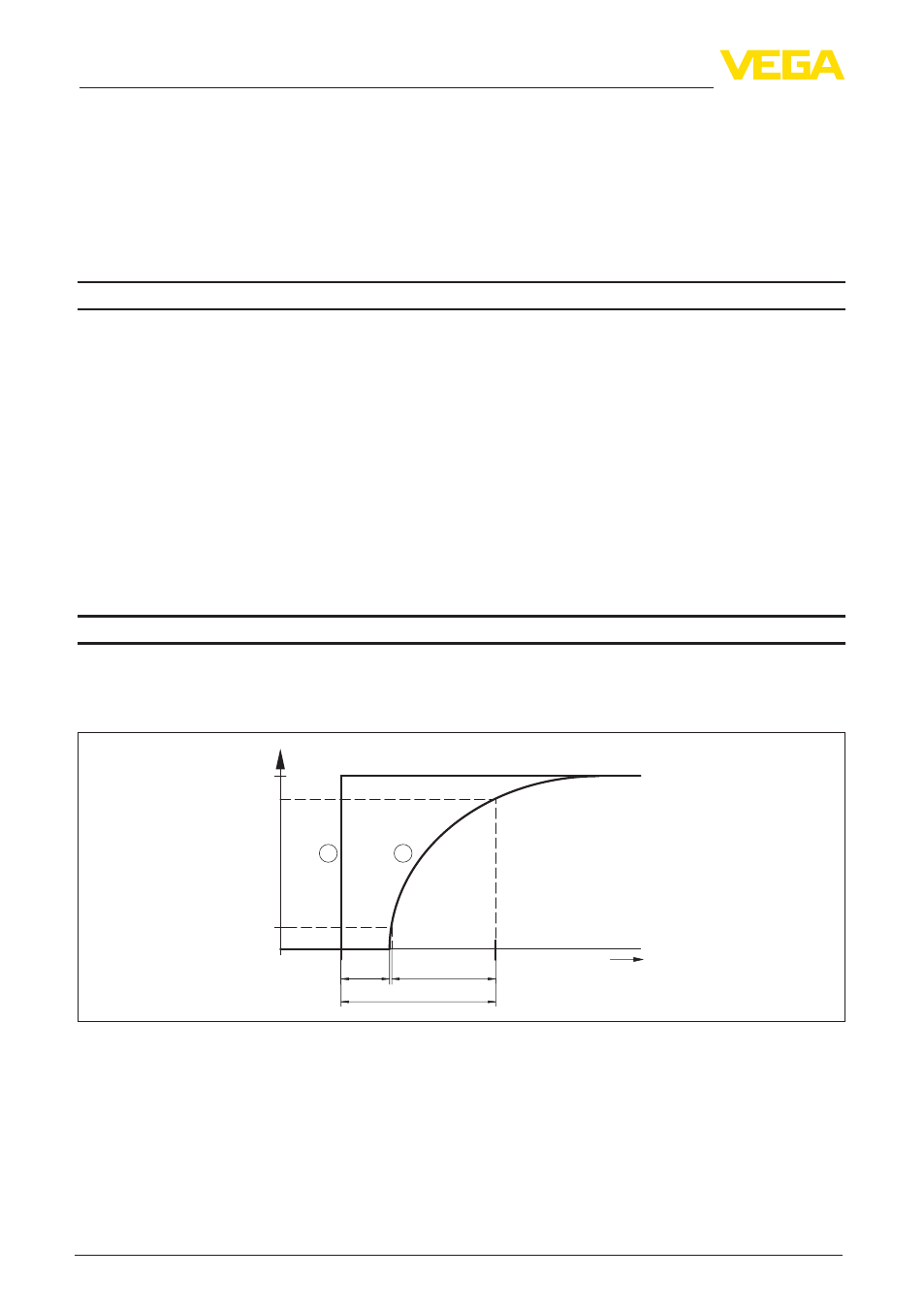

Рис. 25: Состояние при скачкообразном изменении параметров процесса. t
T
: время нечувствительности;
t
A
: время нарастания; t
S
: время реакции на скачкообразное изменение
1 Параметр процесса
2 Выходной сигнал
Время нечувствительности
< 45 ms
Время нарастания сигнала
> 35 ms (10 … 90 %)
2)
Индицируемые значения могут присваиваться произвольно
