15
4 Монтаж
VEGABAR 86 • 4 … 20 mA
45506-R
U-131107

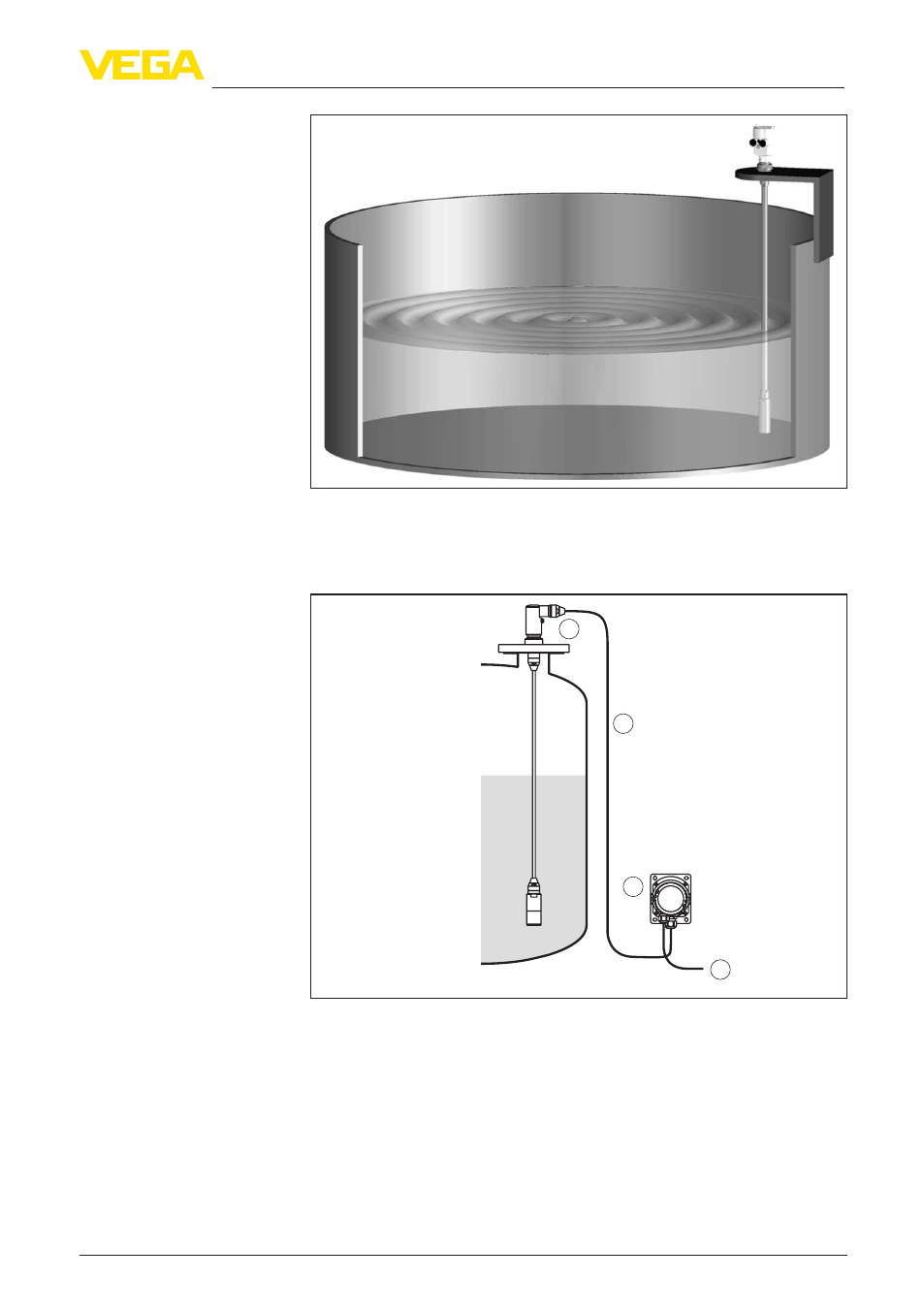

Рис. 7: Измерительная схема для измерения уровня
4.4 Выносной корпус
1
2
3
4
Рис. 8: Схема места измерения, с выносным корпусом
1 Емкость
2 Датчик
3 Соединительный кабель между датчиком и выносным корпусом
4 Выносной корпус
5 Сигнальный кабель
1. Обозначить отверстия в соответствии со следующей схемой.
2. Планку для монтажа на стене закрепить 4 винтами.
Структура
Монтаж
