21
5 Подключение к источнику питания
VEGABAR 86 • 4 … 20 mA
45506-R
U-131107
5.5 Выносной корпус при исполнении IP 68
(25 bar)

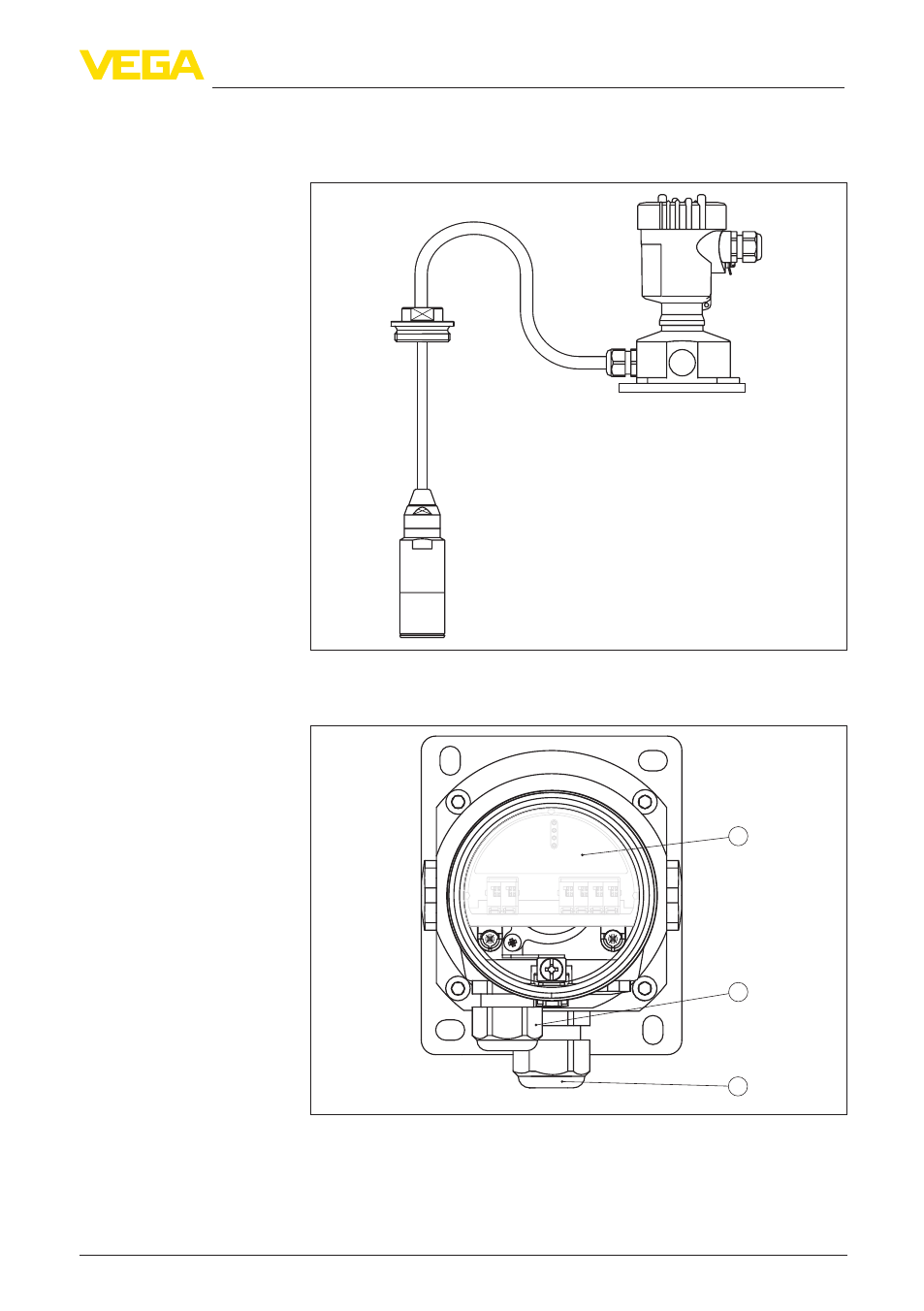

Рис. 13: VEGABAR 86 в исполнении IP 68, 25 bar, без взрывозащиты, с
осевым выводом кабеля и выносным корпусом
1
2
3
5
1
2
( )
+
(-)
6 7 8
4...20mA
Рис. 14: Отсек электроники и подключения
1 Блок электроники
2 Кабельный ввод для источника питания
3 Кабельный ввод для соединительного кабеля чувствительного
элемента
Общий обзор
Отсек электроники
и подключения для
питания
