4 Монтаж
VEGABAR 86 • Profibus PA
45042-R
U-131205
1. Обозначить отверстия в соответствии со следующей схемой.
2. Планку для монтажа на стене закрепить 4 винтами.
90 mm
(3.54")
R 3,5 mm
(0.14"
)
3mm
(0.12")
70 mm
(2.76")
8 mm
(0.32")
93 mm (3.66"
)
110 mm (4.33"
)

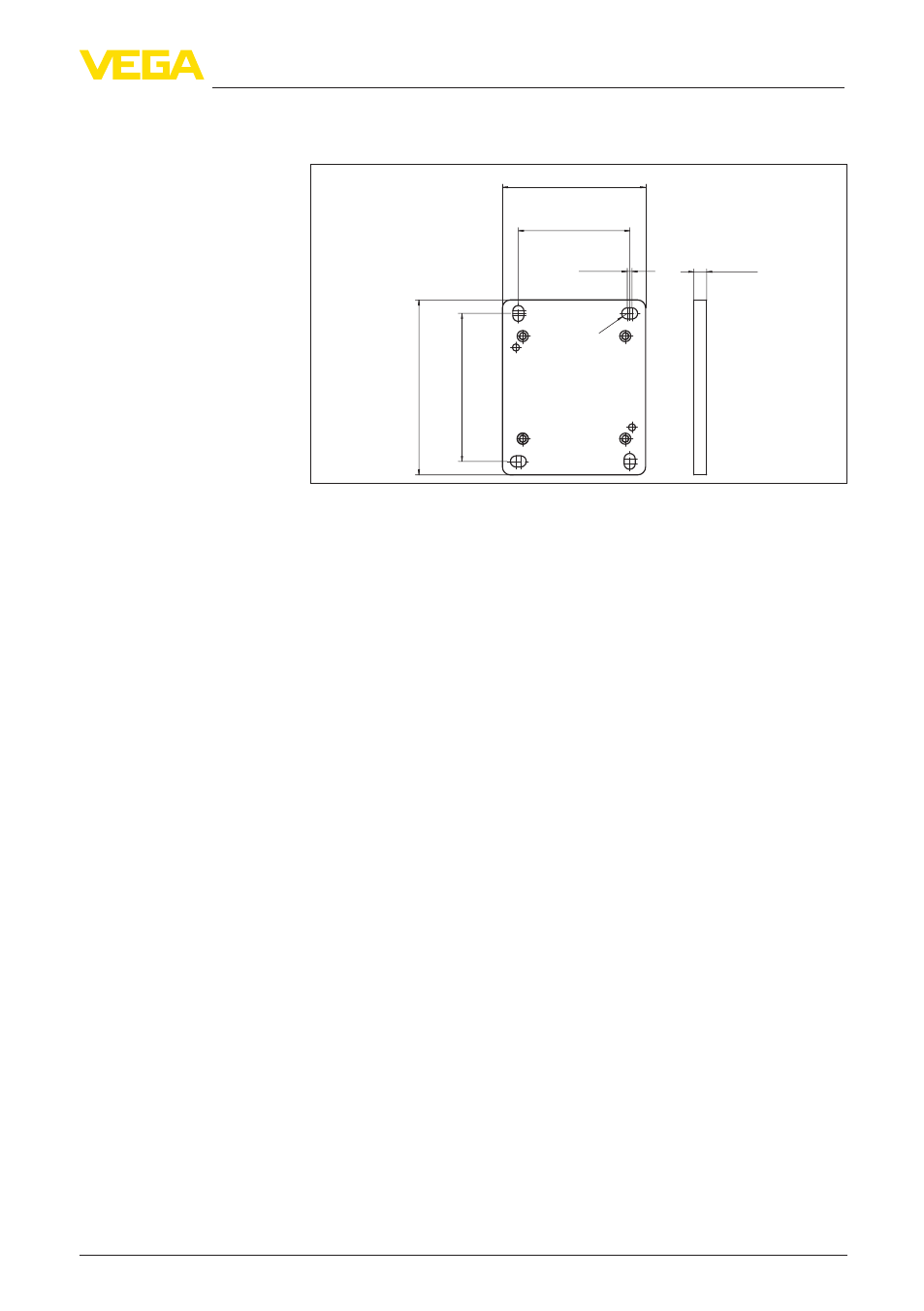

Рис. 9: Схема отверстий - планка для монтажа на стене
