4 Монтаж
VEGABAR 86 • Profibus PA
45042-R
U-131205
→
Для лучшей защиты фильтрующего элемента от отложения
осадка, поверните корпус, так чтобы фильтрующий элемент
после монтажа прибора смотрел вниз.
1
2
3
4
4
4

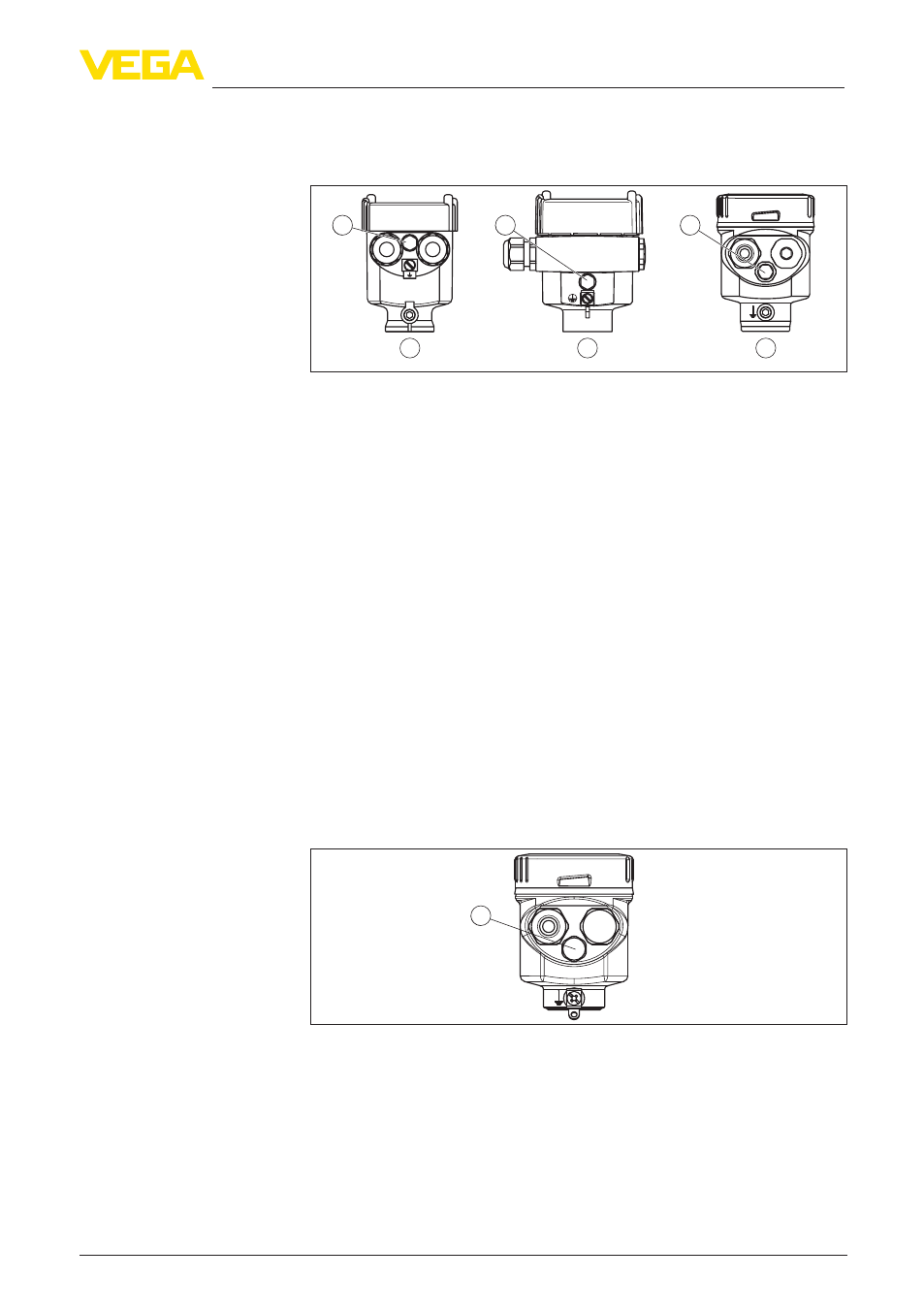

Рис. 5: Положение фильтрующего элемента у исполнений не-Ex и Ex ia
1 Корпус пластиковый, точное литье из нержавеющей стали
2 Корпус алюминиевый
3 Корпус из нержавеющий стали электрополированный
4 Фильтрующий элемент
У следующих устройств вместо фильтрующего элемента
установлена заглушка:
•
Устройства в исполнении со степенью защиты IP 66/IP 68
(1 bar) - вентиляция через капилляр в постоянно соединенном
кабеле
•
Устройства на абсолютное давление
Фильтрующий элемент встроен в корпус электроники и имеет
следующие функции:
•
Вентиляция корпуса электроники
•
Компенсация атмосферного давления (при диапазонах
измерения относительного давления)
→
Для лучшей защиты фильтрующего элемента от отложения
осадка, поверните корпус, так чтобы фильтрующий элемент
после монтажа прибора смотрел вниз.
1
Рис. 6: Положение фильтрующего элемента - исполнение IP 69K
1 Фильтрующий элемент
У устройств на абсолютное давление вместо фильтрующего
элемента установлена заглушка.
4.3 Измерение уровня
Соблюдайте следующие указания по измерительной схеме:
Устройства в исполне-
нии IP 69K
Измерительная схема
