3 Монтаж на танкерах с химикатами (бесконтактное измерение)
VEGAPULS 63 • Грузовой танк
45562-R
U-130731
3.2 Патрубок
От внутренних сварных швов могут быть сильные отражения,
нарушающие измерение. Поэтому патрубок следует приваривать
только снаружи.
< 150 mm
(5.91"
)
> 10 mm (0.39"
)
ø 80 mm
(3.15")
D/mm
h/mm
80
< 150
100
< 250

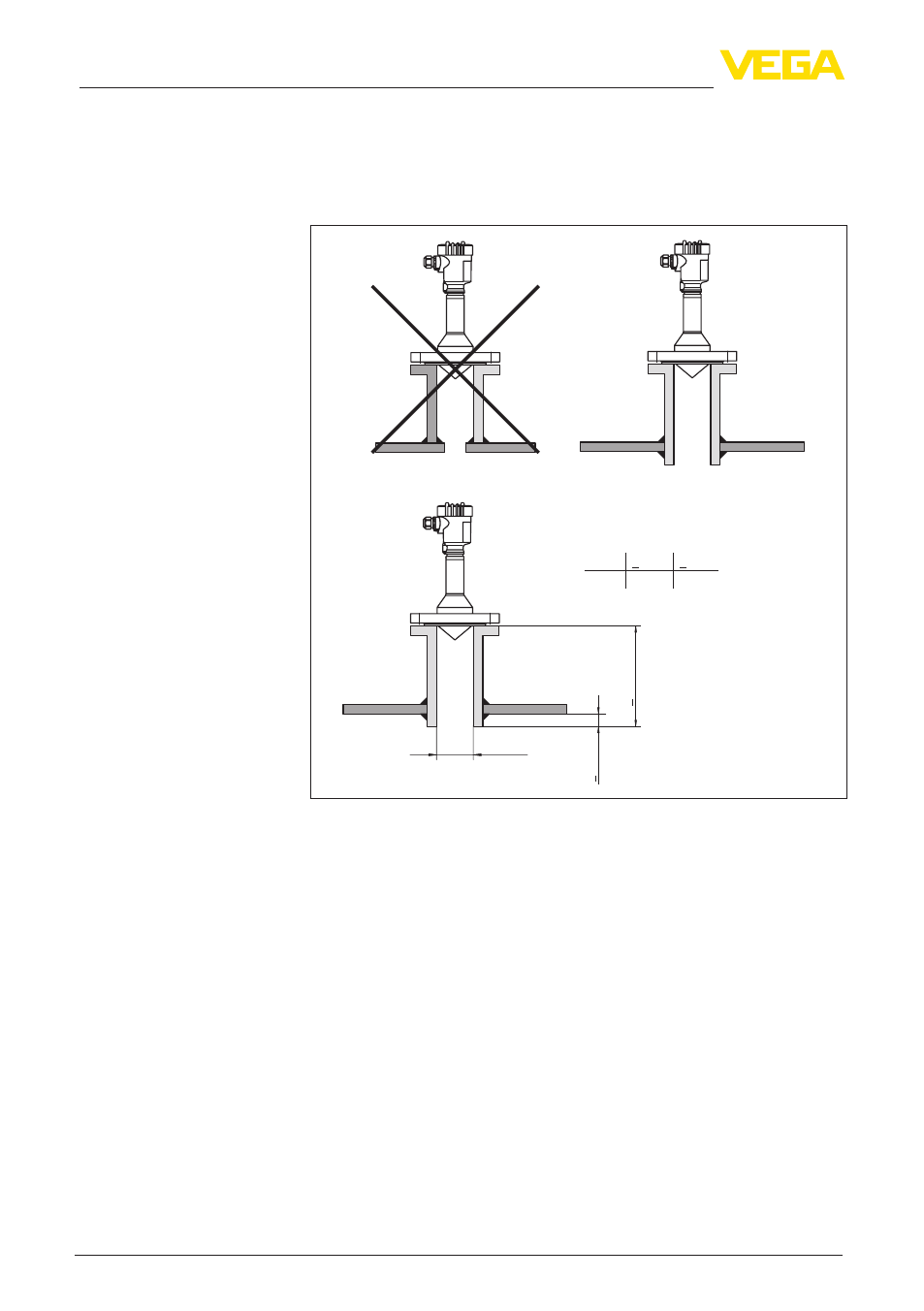

Рис. 16: Монтаж на патрубке DN80 или 3"
Монтаж на патрубке
DN80 или 3"
