3 Монтаж на танкерах с химикатами (бесконтактное измерение)
VEGAPULS 63 • Грузовой танк
45562-R
U-130731
3 Монтаж на танкерах с химикатами
(бесконтактное измерение)
3.1 Общее
От антенны бесконтактного уровнемера VEGAPULS 63
передаются радарные импульсы, которые отражаются
от поверхности продукта и вновь принимаются антенной.
Микроволны отражаются не только от поверхности продукта,
но и от других поверхностей в зоне распространения радарного
луча, поэтому при монтаже на борту судна следует учитывать
положение патрубков, боковых и донных конструкций.
5
6 7 8
4
3
2
1

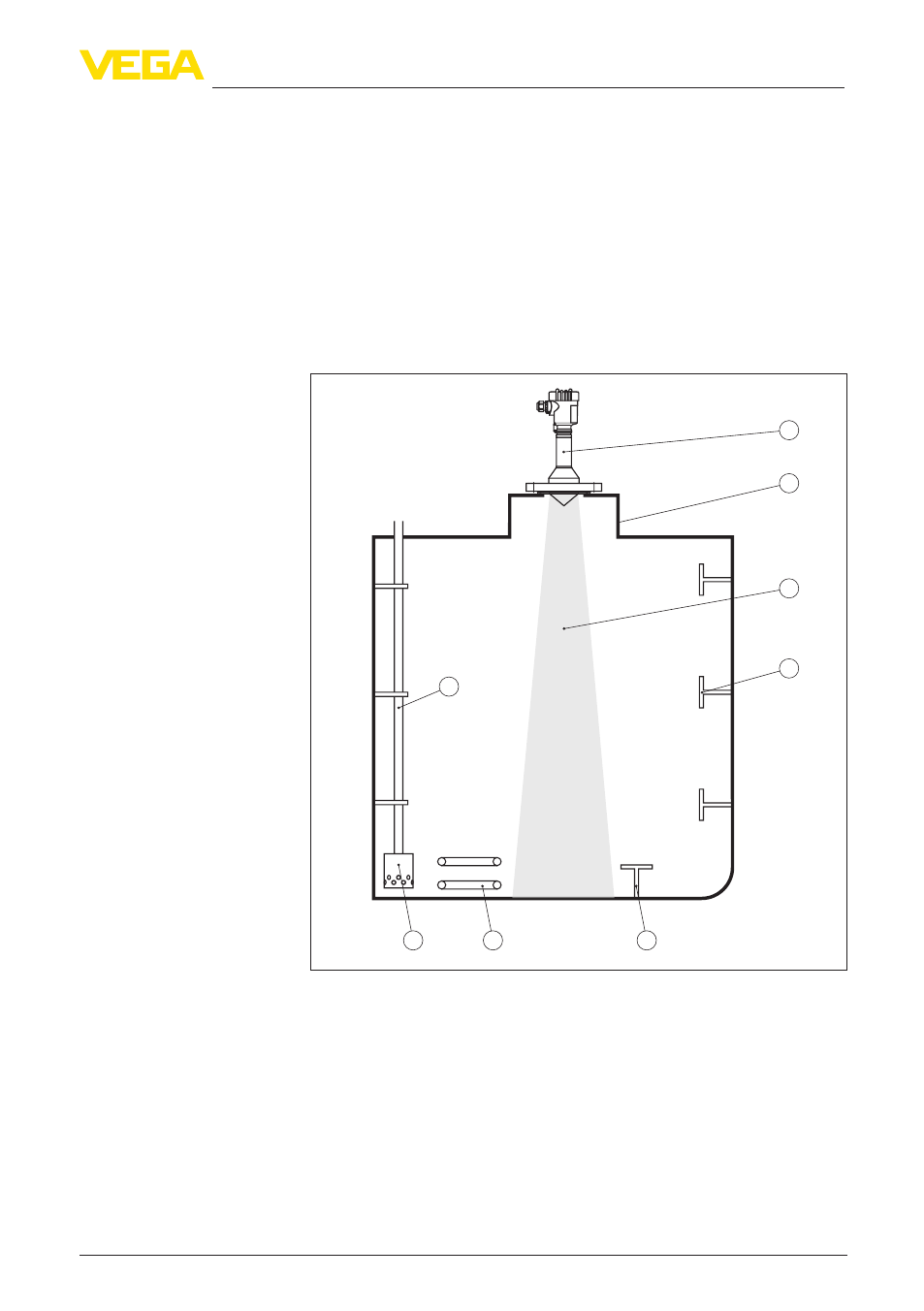

Рис. 15: Типичная установка на грузовой танке
1 Радарный уровнемер
2 Патрубок VEGAPULS 63
3 Радарный луч
4 Шпангоуты
5 Подающий трубопровод
6 Подающий насос
7 Теплопроводы
8 Шпангоуты
