3 Монтаж на танкерах с химикатами (бесконтактное измерение)
VEGAPULS 63 • Грузовой танк
45562-R
U-130731
Повернув прибор на 90°, можно за счет положения плоскости
поляризации уменьшить влияние ложных эхосигналов.
Положение плоскости поляризации обозначено метками на
присоединении прибора.
1
4
2
3

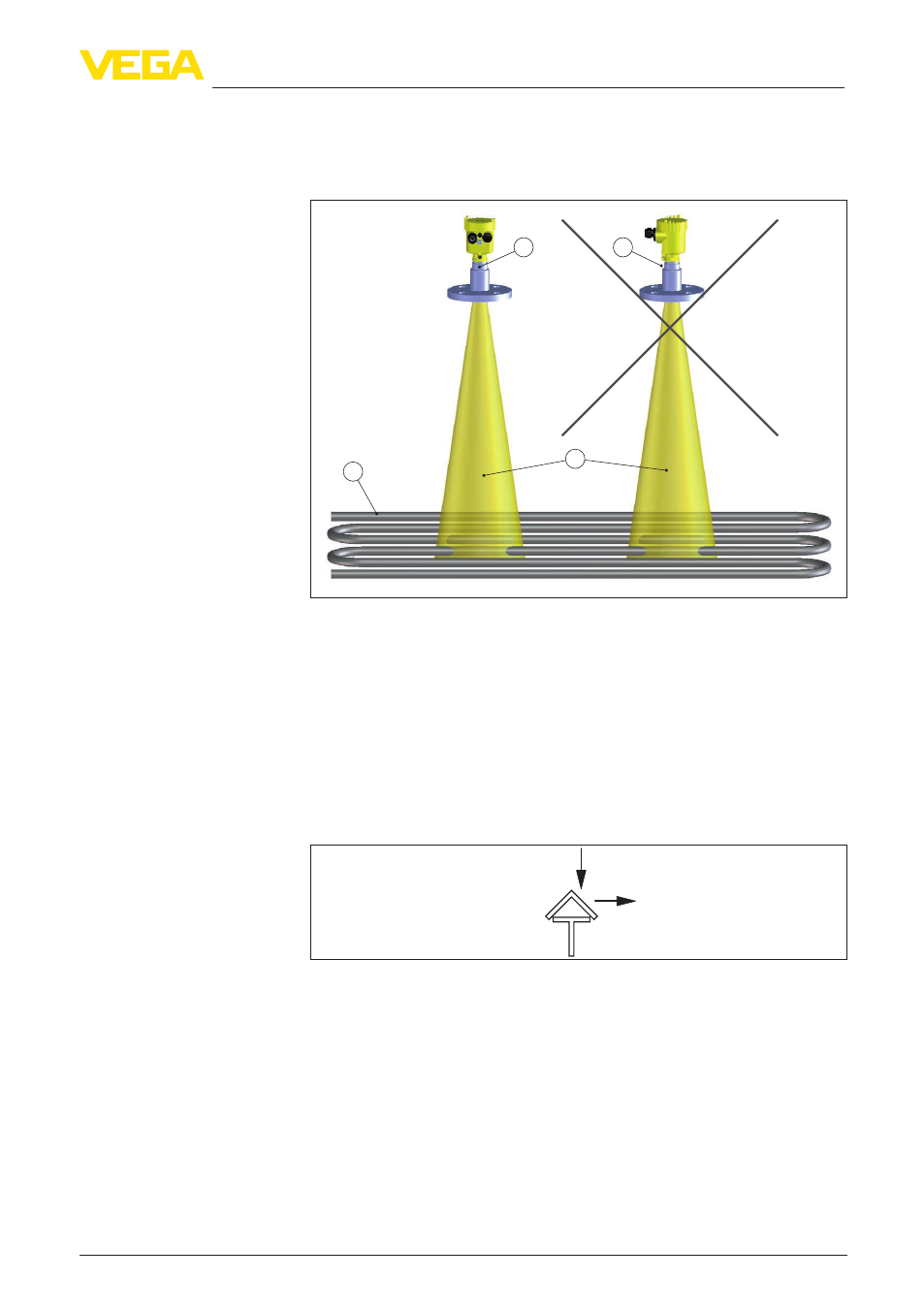

Рис. 24: Поляризация - направление при наличии нагревательных
спиралей
1 Метка поляризации спереди
2 Метка поляризации сбоку
3 Радарный луч
4 Нагревательные спирали
Направить радарный луч на место, где нет шпангоутов. Если
это невозможно, нужно снабдить шпангоуты металлическим
уголком, который будет не отражать, а отклонять радарный
сигнал на этом месте.
Рис. 25: Шпангоуты в зоне радарного луча: отклонение радарного луча
посредством металлического уголка
Шпангоуты
