12 Приложение
VEGAFLEX 83 • 4 … 20 mA/HART - двухпроводный
44228-R
U-130930
Типичная погрешность измерения -
измерение уровня
8)9)
См. следующие диаграммы
0,2 m
(7.874")
0,1 m
(3.937")
0,04 m
(1.575")
1
L
0
-2 mm
(-0.079")
2 mm
(0.079")
15 mm
(0.591")
-15 mm
(-0.591")

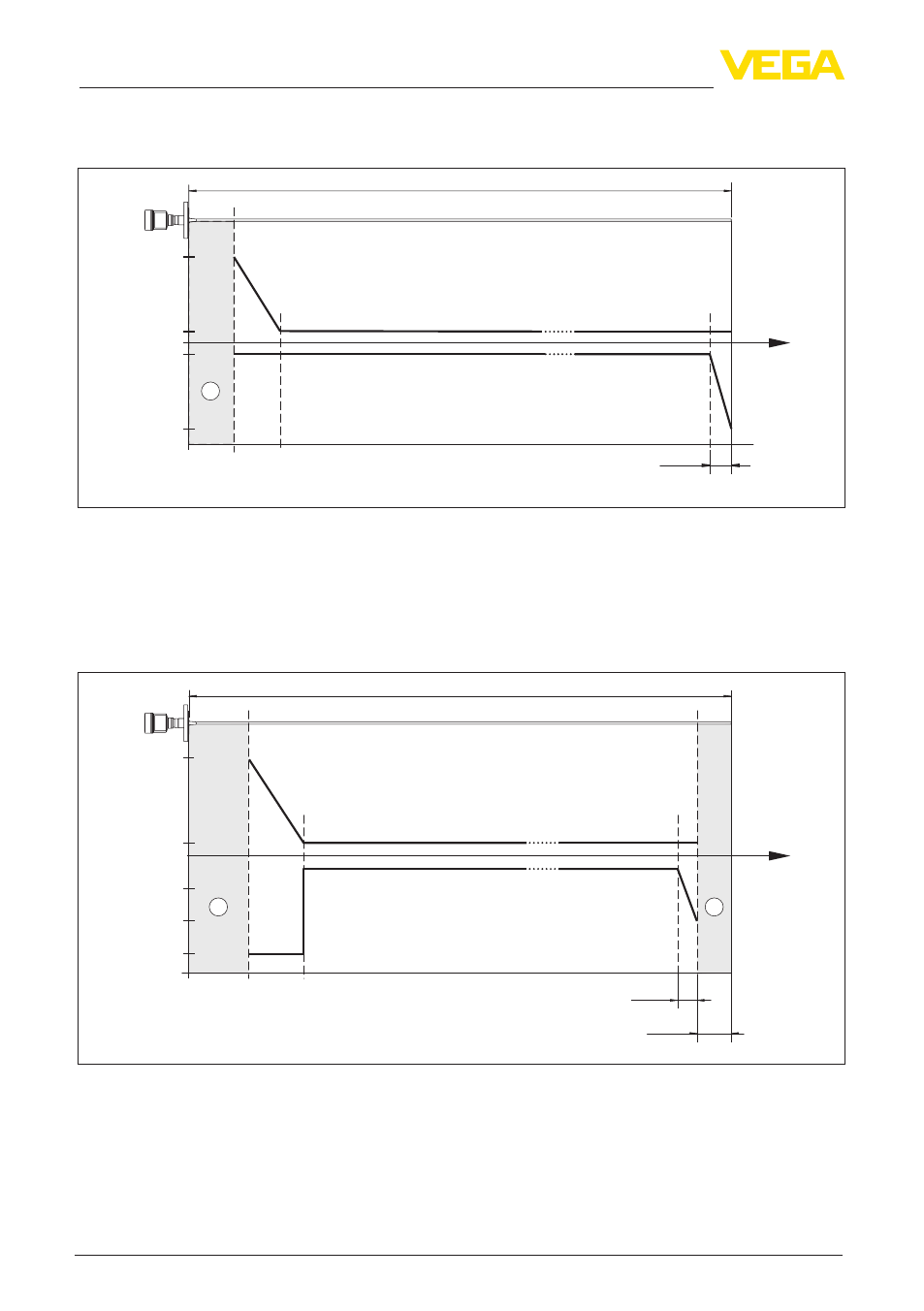

Рис. 46: Погрешность измерения VEGAFLEX 83 в стержневом исполнении с покрытием (продукт - вода)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
Погрешность измерения - измерение
уровня, длина измерительного зонда
от 6 м
0,5 % длины измерительного зонда
L
2 mm
(0.079")
0
-2 mm
(-0.079")
15 mm
(0.591")
-15 mm
(-0.591")
-10 mm
(-0.394")
0,35 m
(13.78")
0,2 m
(7.874")
0,1 m
(3.937")
0,05 m
(1.969")
1
1
Рис. 47: Погрешность измерения VEGAFLEX 83 в стержневом исполнении с покрытием (продукт - масло)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
8)
В зависимости от условий монтажа могут возникать погрешности, которые устраняются путем соответ-
ствующей настройки или установки смещения измеренного значения в сервисном режиме DTM.
9)
Посредством памяти помех можно оптимизировать блокированные расстояния.
