3 схема подключения (однокамерный корпус), 4 схема подключения (двухкамерный корпус) – Инструкция по эксплуатации VEGA VEGAFLEX 83 4 … 20 mA_HART two-wire Rod and cable probe - PFA insulated With SIL qualification
Страница 26
26
5 Подключение к источнику питания
VEGAFLEX 83 • 4 … 20 mA/HART - двухпроводный
44228-R
U-130930
Макс. сечение проводов см. "Технические данные /
Электромеханические данные".
7. Слегка потянув за провода, проверить надежность их
закрепления в контактах.
8. Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с выравниванием
потенциалов.
9. Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
10. Снова установить модуль индикации и настройки, если он
имеется.
11. Завинтить крышку корпуса.
Электрическое подключение выполнено.
5.3 Схема подключения (однокамерный
корпус)
Рисунок ниже действителен для исполнения без взрывозащиты,
исполнения с искробезопасной цепью (Ex ia) и исполнения со
взрывонепроницаемой оболочкой (Ex d).
5
1
2
+
( )
(-)
6 7 8
4...20mA
2
3
4
1

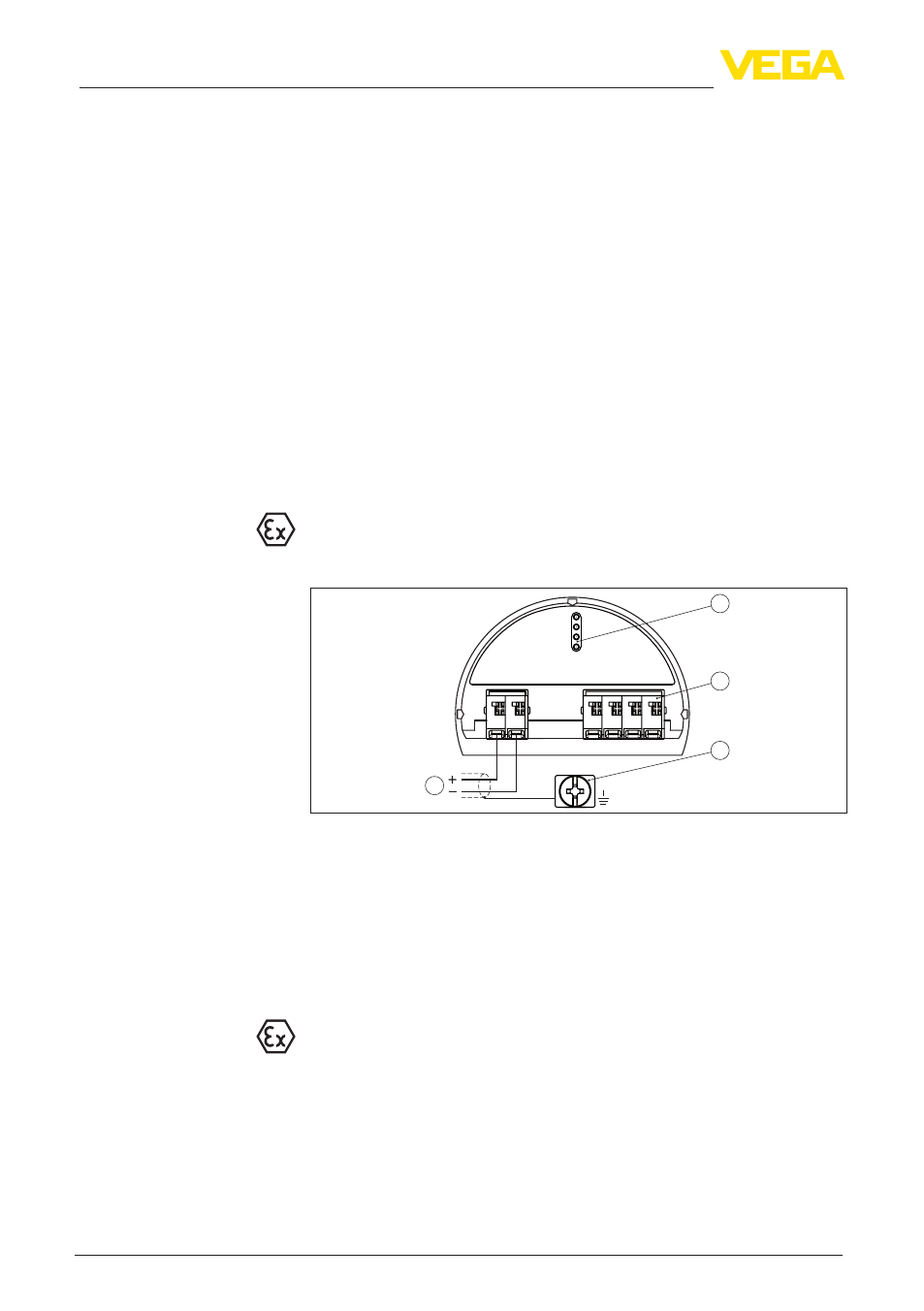

Рис. 14: Отсек электроники и подключения (однокамерный корпус)
1 Питание, выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Для выносного блока индикации и настройки
4 Клемма заземления для подключения экрана кабеля
5.4 Схема подключения (двухкамерный
корпус)
Рисунки ниже действительны для исполнения без
взрывозащиты, а также для исполнения Ex ia.
Отсек электроники и
подключения
