7 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 83 • 4 … 20 mA/HART - двухпроводный
44228-R
U-130930

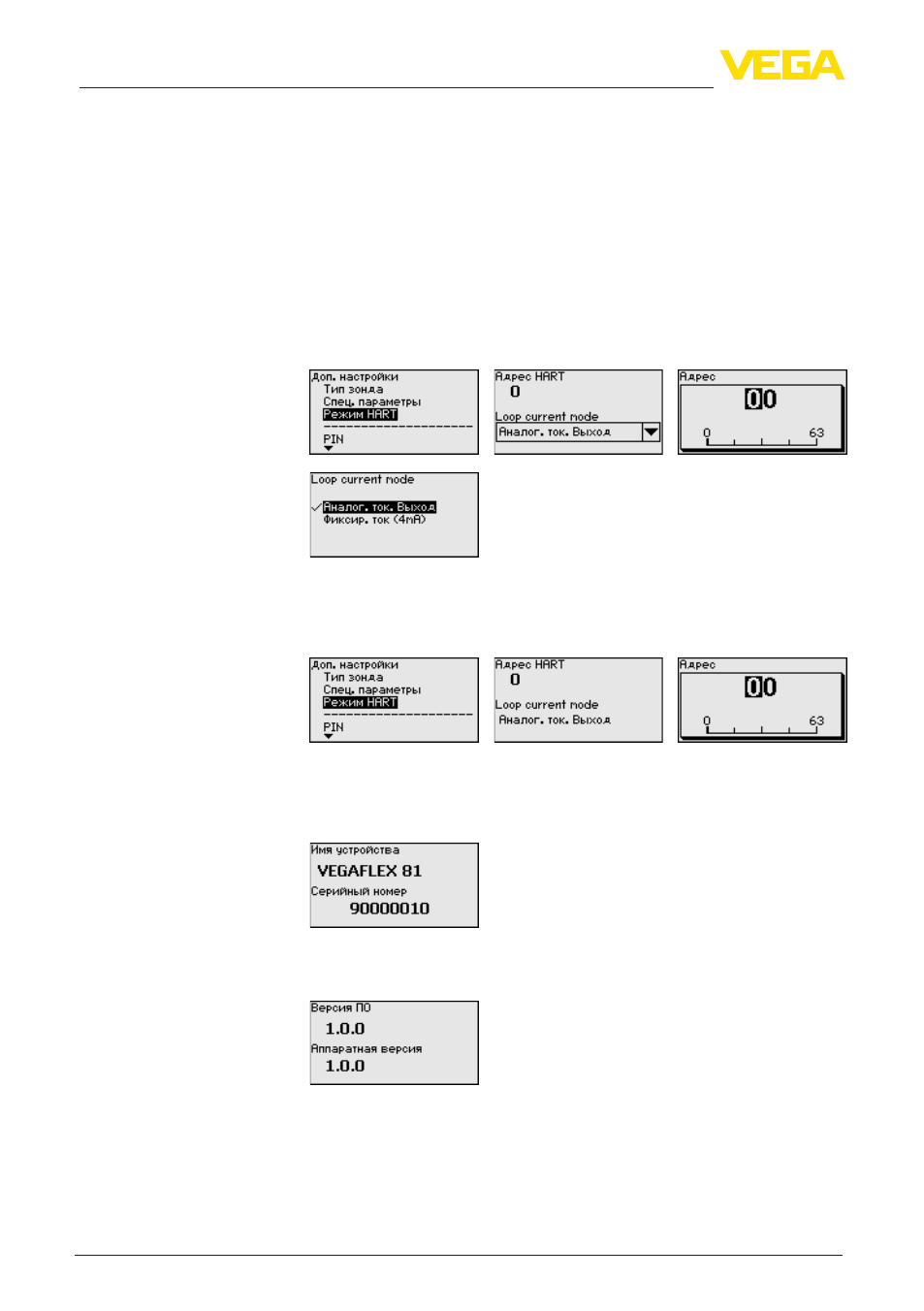

устанавливается режим работы HART и задается адрес для
работы в многоточечном режиме.
В режиме работы "Фиксированный токовый выход" на одном
двухпроводном кабеле может работать до 63 датчиков
(многоточечный режим). Каждому датчику должен быть
присвоен адрес в диапазоне от 0 до 63.
Если выбрана функция "Аналоговый токовый выход" и
одновременно введен адресный номер, в многоточечном
режиме может также выдаваться сигнал 4 … 20 mA.
В режиме "Фиксир. ток (4 mA)" будет, независимо от текущего
уровня, выдаваться постоянный сигнал 4 mA.
Заводская установка: "Аналоговый токовый выход" и адрес 00.
Режим HART у этого датчика постоянно установлен на
"Аналоговый токовый выход". Этот параметр изменить нельзя.
Заводская установка: "Аналоговый токовый выход" и адрес 00.
Через это меню индицируется имя и серийный номер
устройства:
В этом меню индицируется аппаратная и программная версия
датчика.
В этом меню индицируется дата заводской калибровки датчика,
а также дата последнего изменения параметров датчика через
модуль индикации и настройки или через ПК.
Доп. настройки - Режим
HART
Инфо - Имя устройства
Инфо - Версия устрой-
ства
Инфо - Дата заводской
калибровки
