11 Приложение
VEGABAR 82 • 4 … 20 mA/HART
45028-R
U-131107
VEGABAR 82, гигиеническое присоединение
AR
AA
ES
FR
EZ/E1
E3
50 mm (1.97")
51 mm (2.01"
)
51 mm (2.01"
)
ø 78 mm (3.07")
ø 92 mm (3.62")
ø 92 mm
(3.62")
ø 84 mm
(3.31")
ø 48 mm
(1.89")
SW 46 mm
(1.81")
51 mm (2.01"
)
60 mm (2.36"
)
ø 64 mm
(2.52 ")
ø 78 mm
(3.07")
55 mm (2.17"
)
ø 66 mm
(2.60")
ø 105 mm
(4.13")

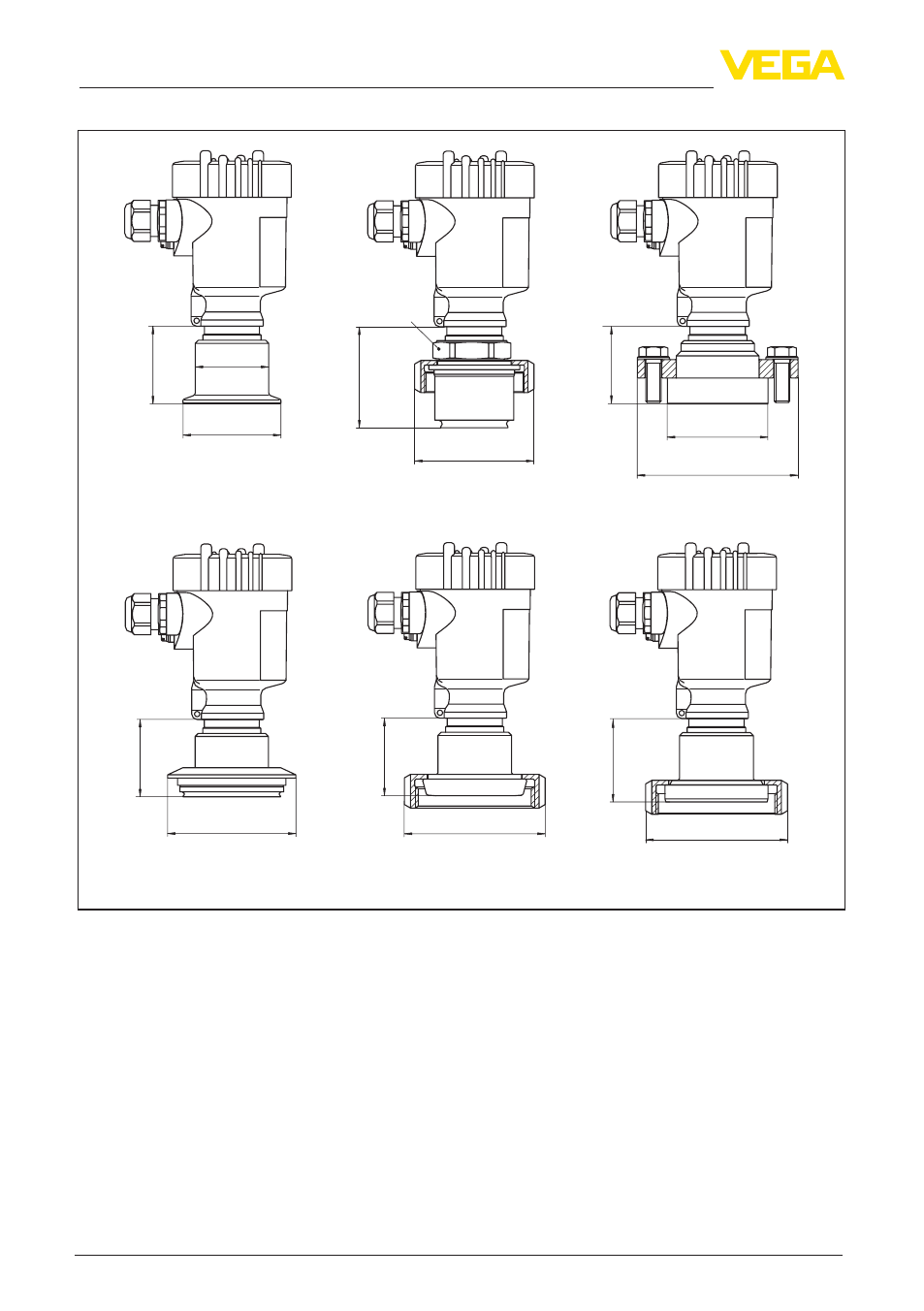

Рис. 56: VEGABAR 82, гигиеническое присоединение
AR Clamp 2"
ES Гигиеническое присоединение с шлицевой накидной гайкой F40
AA DRD
FR Varivent DN 32
EZ Накидная гайка DN 40 по DIN 11851
E1 Накидная гайка DN 50 по DIN 11851
E3 Накидная гайка DN 50 по DIN 11864-1
При исполнении для диапазона температур до 150 °C/302 °F продольный размер
увеличивается на 28 мм (1.1 in).
При исполнении со "второй линией защиты" длина увеличивается на 17 мм (0.67 in).
