5 Подключение к источнику питания

VEGABAR 82 • 4 … 20 mA/HART

45028-R

U-131107

формирования сигнала

2 Экранирование

5.9 Выносной корпус при исполнении IP 68

(25 bar)

1

2

3

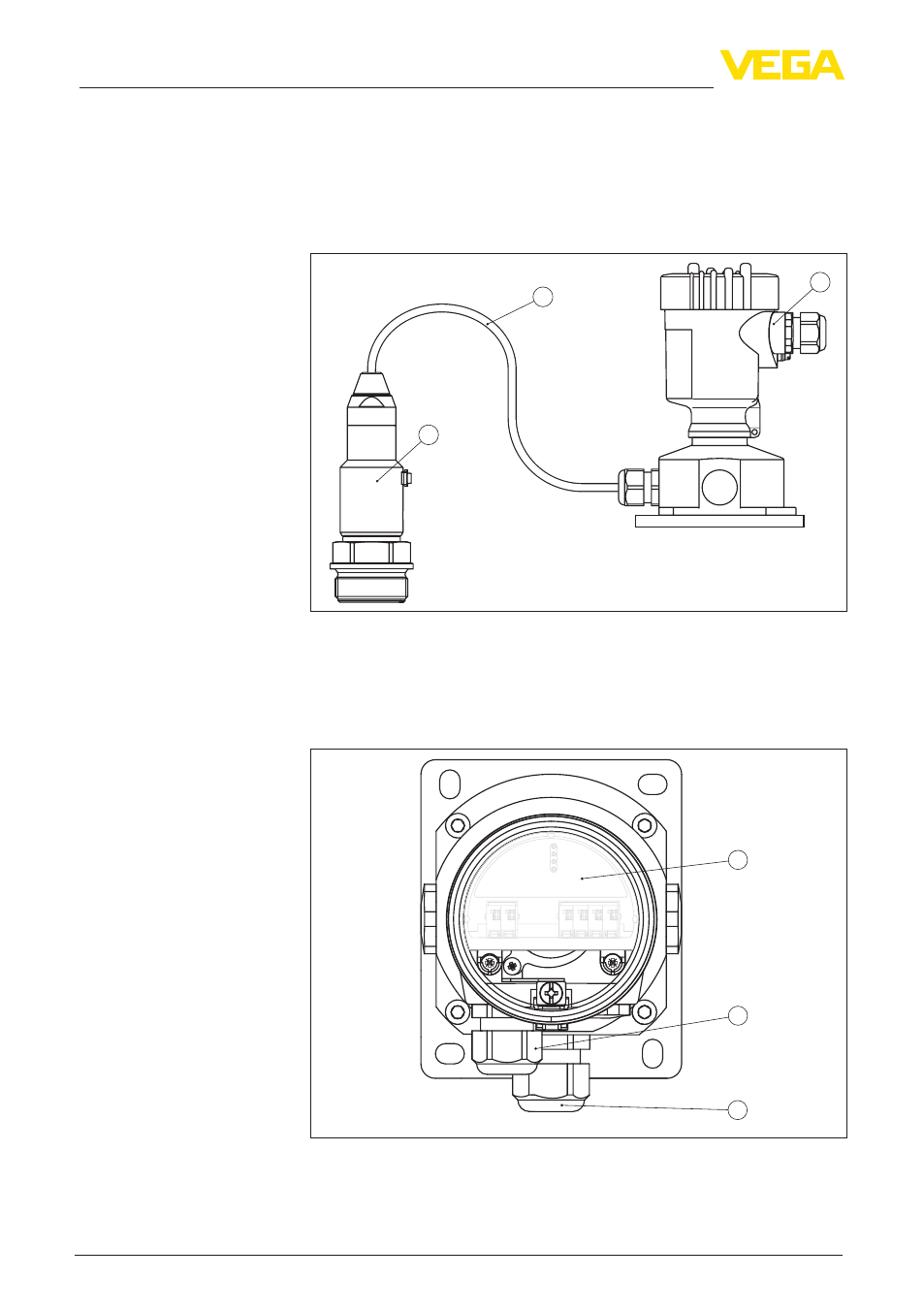

Рис. 32: VEGABAR 82 в исполнении IP 68, 25 bar, с осевым выводом

кабеля и выносным корпусом
1 Чувствительный элемент

2 Соединительный кабель

3 Выносной корпус

1

2

3

5

1

2

( )

+

(-)

6 7 8

4...20mA

Рис. 33: Отсек электроники и подключения
1 Блок электроники

2 Кабельный ввод для источника питания

3 Кабельный ввод для соединительного кабеля чувствительного

Общий обзор

Отсек электроники

и подключения для

питания
