20
4 Монтаж
VEGABAR 82 • 4 … 20 mA/HART
45028-R
U-131107
1
4
3
2
1
2
3
4

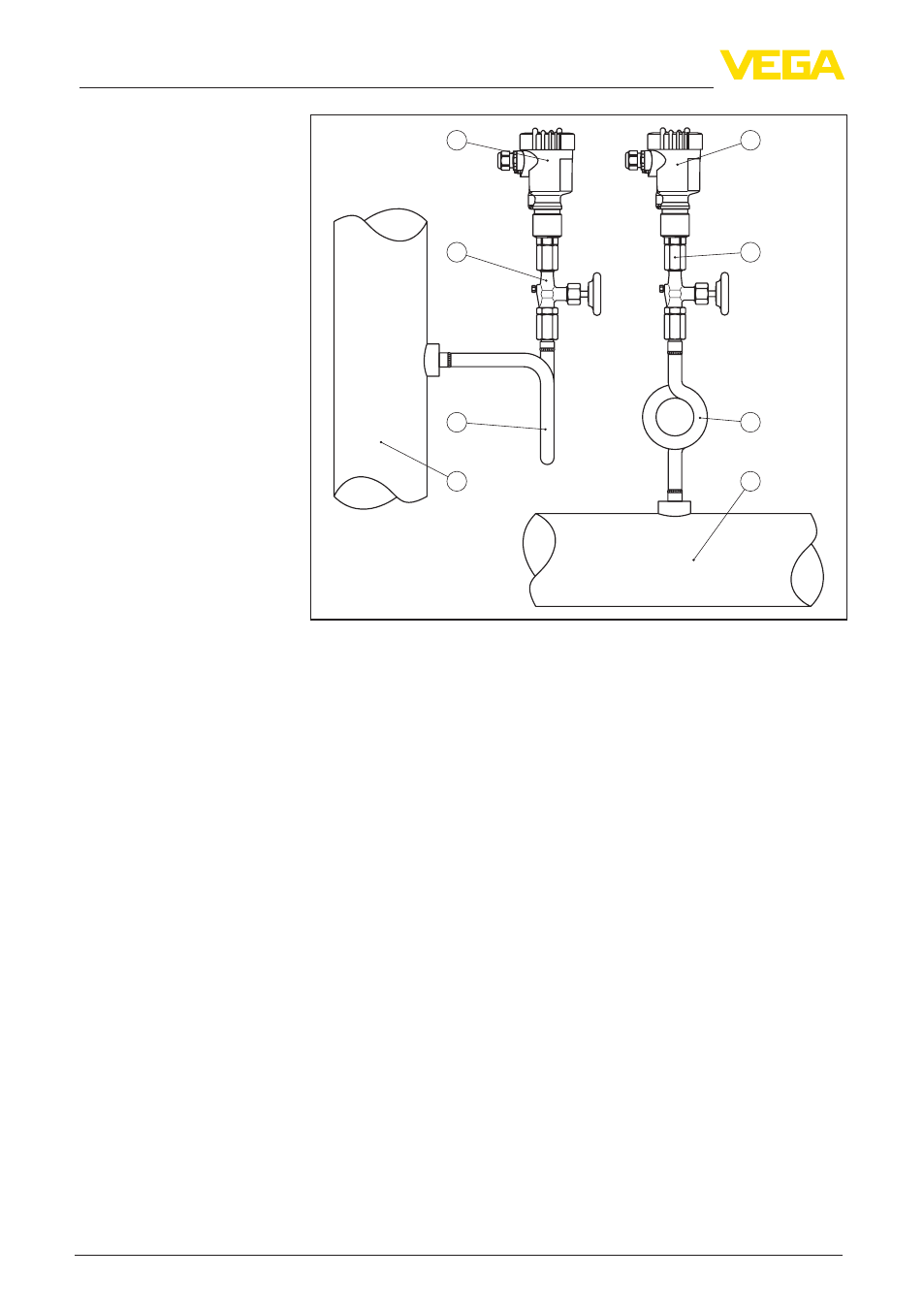

Рис. 13: Измерительная схема для измерения давления пара в
трубопроводах
1 VEGABAR 82
2 Запорный вентиль
3 Сифон
4 Трубопровод
В трубном колене накапливается конденсат и тем самым
создается водяной затвор.
Соблюдайте следующее указание по измерительной схеме:
•
Устройство монтировать ниже места измерения
Тогда линия активного давления будет всегда заполнена
жидкостью, и газовые пузырьки смогут подниматься назад в
рабочую линию.
Схема установки для
измерения на жидко-
стях
